3Dセンサーとは？ 仕組みや測定の種類、活用事例について解説します

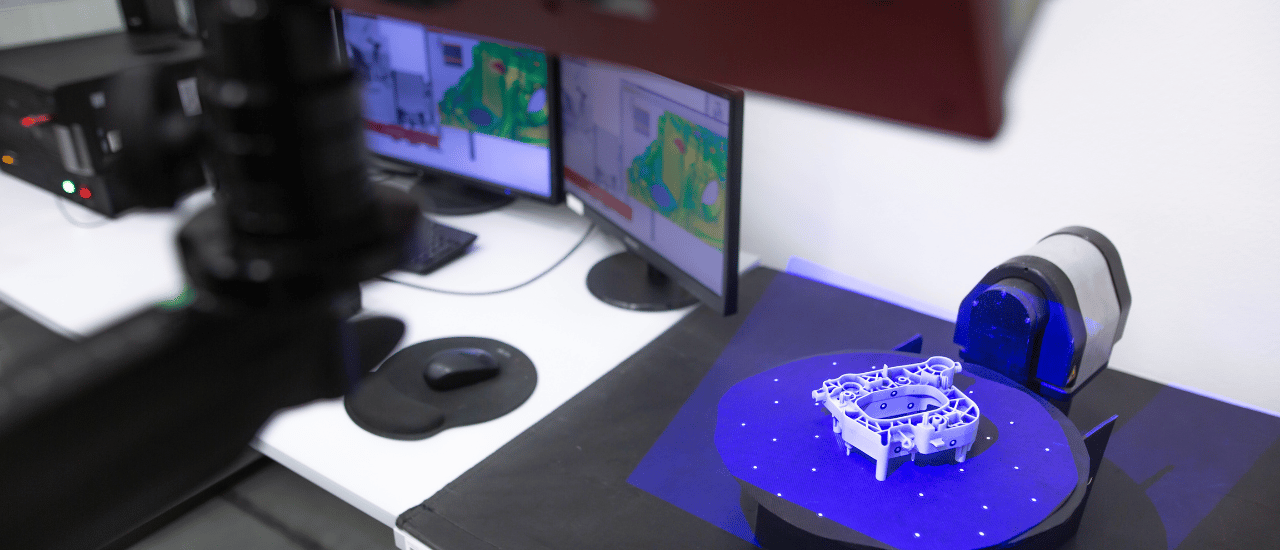

3Dセンサーとは？

3Dセンサーは、物体の形状や位置、距離を三次元で捉える装置です。従来の2Dセンサーとは異なり、奥行き情報を含むデータを提供します。2Dセンサーが平面的な画像や情報に限定されるのに対し、3Dセンサーは立体的な視点から物体を解析することができます。

そのため、より複雑で詳細なデータ分析が可能となり、現実世界の物体を正確にデジタル化することができます。

3Dセンサーの仕組み

3Dセンサーは、光やレーザー、超音波などの様々な媒体を利用して対象物の情報を捉えます。例えば、レーザーベースのセンサーは、レーザー光を物体に向けて、その反射光をセンサーで受け取ります。この反射光の情報から、対象物の3Dイメージが作成されます。また、超音波センサーは、音波を使用して同様の測定を行います。

これらのプロセスにより、物体の正確な3D位置、形状、そして時には質感や物質的特性までを計測することが可能になります。

3Dセンサーの種類と特徴

3Dセンサー技術は多様で、それぞれに異なる特徴を持っています。これらの技術は、物体の3Dデータを取得するために異なる原理とアプローチを使用しています。

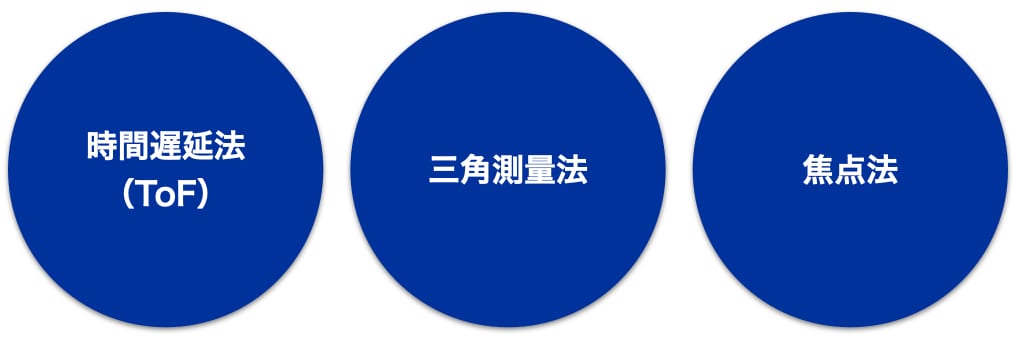

以下に、計測手法の代表的な分類による「時間遅延法」「三角測量法」「焦点法」についてそれぞれご紹介します。

時間遅延法（ToF）

ToF（Time-of-Flight）センサーは、光（通常は赤外線）が物体に当たって反射し、センサーに戻るまでの時間を計測します。この「飛行時間」を利用して、物体までの距離を精密に測定できます。ToFセンサーは高速で動作し、リアルタイムでの3Dイメージングに適しています。

自動運転車の障害物検出、人間の動作追跡、産業用ロボットのナビゲーションなどに広く用いられています。

三角測量法

三角測量法は、二つのカメラ（または一つのカメラとレーザーポインター）を使用して物体を捉え、その二点間の角度差から物体の正確な3D位置を計算します。

この方法は特に精度が高く、小型物体の3Dスキャンや精密な測定が必要な工業用途に適しています。また、3Dプリンターでのスキャンや、文化遺産のデジタル化にも利用されています。

焦点法

焦点法は、カメラの焦点距離の変化を利用して物体の深さを計測します。この方法は、特定の焦点距離でのみクリアなイメージを提供することから、物体の深さ情報を得ることができます。

焦点法は比較的単純で低コストであり、主に消費者向けの製品で見られます。

3Dセンサーのメリットとデメリット

3Dセンサーは、高度な技術と精密なデータ分析能力を提供しますが、そのコストと環境への依存性は、実用的なアプリケーションの幅を限定する要因となることがあります。

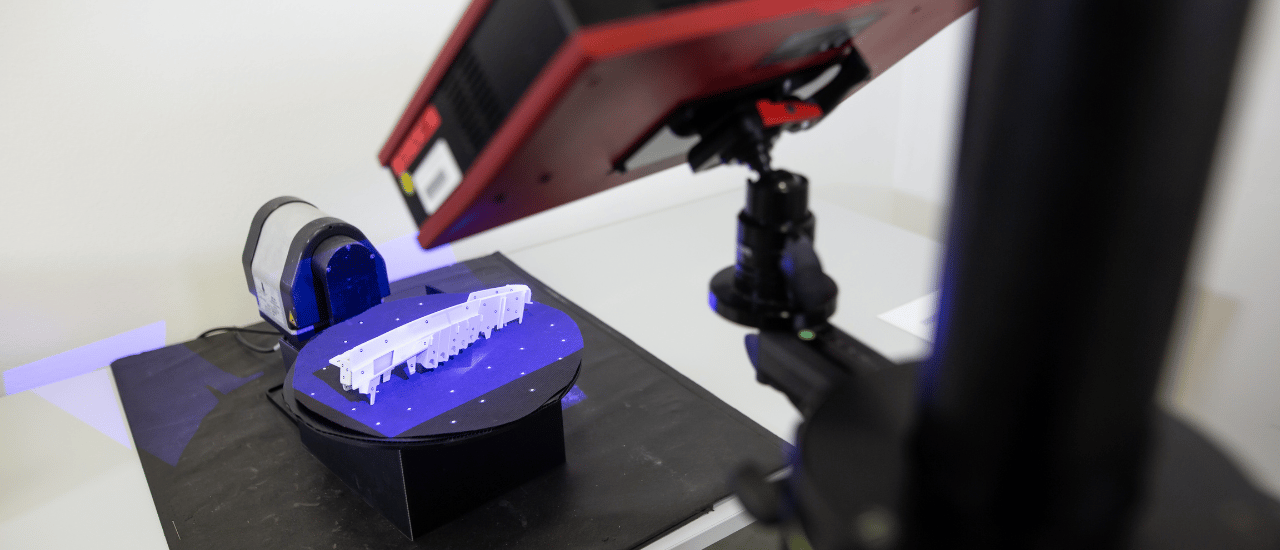

メリット

3Dセンサーの最大の利点は、高度な空間認識能力にあります。この技術により、対象物の形状、サイズ、位置などの詳細な情報を正確に捉えることができます。製品設計やプロトタイピングの精度を高め、より効率的で革新的な製品開発を可能にします。

品質管理においては、製造過程における製品の精密な検査を実現し、欠陥の早期発見に貢献します。また、ロボット工学では、3Dセンサーはロボットに周囲の環境を認識させ、より複雑なタスクの遂行を可能にします。これらは自動運転車、ドローン、医療用ロボットなど、多くの革新的なアプリケーションに寄与しています。

デメリット

しかし、3Dセンサーにはいくつかの課題もあり、最も顕著なのが価格面におけるハードルの高さです。特に高精度や高機能を備えた3Dセンサーは、コストが高くなりがちです。そのため、中小企業やスタートアップにとって導入の障壁となることがあります。

また、環境条件による制約も大きな課題です。例えば、直射日光の下や、極端な温度条件下では、センサーの精度が低下することがあります。さらに、反射率が高い材質や透明な物体を検出する際には、センサーの性能が制限されることもあります。とはいえ、これらの問題は、センサー技術の進歩とともに改善されつつあります。

3Dセンサーの活用例

3Dセンサー技術は製造業分野を中心に幅広く活用されています。

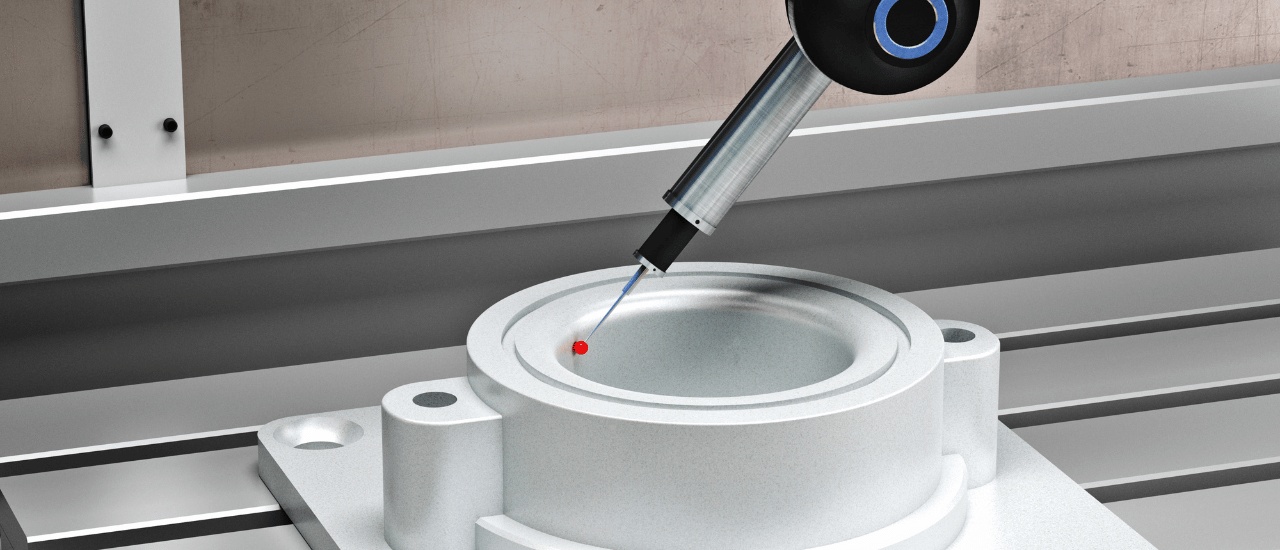

位置決め

3Dセンサーは、ロボット工学や自動化システムにおける位置決めにも用いられています。特に、精密な作業が必要な組み立てラインや、ロボットによるピッキング作業などでは、3Dセンサーによる正確な位置情報が不可欠です。

この技術は、ロボットが部品を正確に位置づけ、効率的に作業を遂行するのを助け、生産の自動化と最適化を促進します。

外観検査

製造業における外観検査は、3Dセンサー技術の主要な応用分野です。製品の表面の欠陥、寸法の不正確さ、組み立ての誤差などを自動的に検出し、品質保証プロセスを強化します。自動車、航空機の部品検査や、電子機器の精密検査など、高品質が要求される分野で特に重要です。

3Dセンサーによる外観検査は、従来の手作業に比べて迅速かつ正確で、生産効率の向上に大きく寄与しています。

サービスロボット

サービスロボットの分野でも、3Dセンサーは極めて重要な役割を果たしています。これらのロボットは、病院での患者の介助、ホテルでの荷物運搬、店舗での顧客対応など、様々なサービスを提供します。

3Dセンサーにより、ロボットは周囲の環境を理解し、障害物を回避しながら目的地まで移動することができます。また、人間とのインタラクションを行う際にも、3Dセンサーによる詳細な環境認識が役立ちます。

法計測

3Dセンサーは法計測においても重要な役割を果たしています。犯罪現場や事故現場において、3Dセンサーは現場の状況を高精度でデジタル化し、事件の再現や分析に役立てられます。この技術により、現場の寸法、物体の位置、さらには弾道の軌跡なども正確に記録でき、捜査の質を大幅に向上させます。

また、3Dデータは法廷での証拠提示にも用いられ、より明確で理解しやすい証拠提供が可能になります。

3Dセンシング技術の将来展望

3Dセンシング技術は、その進化の速度と応用範囲の広さで、未来のテクノロジーの世界を形作る中核となると期待されています。

自動運転車

3Dセンシング技術は、自動運転車の開発において欠かせない要素です。車両が周囲の環境を正確に認識し、他の車両や歩行者、障害物を検出し反応するためには、高度な3Dセンサーが必要です。将来的には、これらのセンサーがさらに進化し、より複雑な道路環境や天候条件でも確実に機能することが求められます。

拡張現実（AR）と仮想現実（VR）

ARとVR技術において、3Dセンシングはユーザーの体験を根本的に変える可能性を秘めています。これらの技術により、現実の世界とデジタルの世界が融合し、教育、エンターテインメント、設計、さらにはリモートワークなど、様々な分野で新たな体験が提供されるようになります。3Dセンシングは、これらの環境でのユーザーの動きや周囲の空間を正確に捉え、リアルタイムでのインタラクションを可能にします。

医療分野

3Dセンシング技術は、医療分野においても革命をもたらす可能性があります。例えば、手術の計画や実行において、3Dイメージングがより正確な手術を可能にします。また、患者の体内構造を3Dで可視化することで、診断の精度が向上します。リハビリテーションやプロスティクス（義肢）の分野においても、個々の患者に合わせたカスタマイズが容易になります。

スマートシティとインフラストラクチャー

都市計画やインフラの管理においても、3Dセンシング技術は重要な役割を果たします。この技術により、建物、道路、橋などのインフラストラクチャーの3Dモデリングが可能になり、より効率的で持続可能な都市開発が実現できます。また、災害時のダメージ評価や復旧作業の計画においても、3Dセンシングは重要な情報を提供します。

これらの進歩は、3Dセンシング技術がますます高度化し、コスト効率が改善されることにより、さらに加速することが期待されます。

まとめ

3Dセンシングは、ただ単に空間を捉える以上の機能を持ち、その応用範囲の広さと将来性は計り知れません。この分野に参入するためには、まず基本的なセンサーの種類とその動作原理を理解することが重要です。

evortでは、3Dセンシング技術を活用した製品やソリューションを多数掲載しています。活用を検討中の企業様は、ぜひ一度ご覧になってみてください。
