光学プリズムとは? 概要・種類・用途例について解説します
光の進路を変えることや、光の分散、反射、屈折などの現象を引き起こす光学プリズムの概要と機能について、この記事で紹介します。
このような方におすすめです
・光学プリズムの概要や特性について知りたい方
・光学プリズムの種類と各特徴について知りたい方
・光学プリズムの産業用途について知りたい方
目次
そもそもプリズムとは?

プリズムとは、透明な物質でできた幾何学的形状をしたものであり、光を透過させる際に重要な役割を果たします。この透明体は、主に三角形の断面を持ち、光が入射すると、それを屈折させる特性があります。
光学において、プリズムは光の性質を理解するための基本的なツールとして利用されています。
光学プリズムの概要

光学プリズムは、光の進路を変えることに特化した光学機器です。光を異なる方向に屈折させる能力を持ち、その過程で光の分散や反射、屈折などの現象を引き起こします。これらの現象を通じて、プリズムは光の波長、速度、強度、偏光などの特性を詳細に解析するのに役立ちます。
光学プリズムの一般的な用途は、白色光をその構成する色々な波長の光に分解することです。このプロセスは分光と呼ばれ、物質の光学的特性の研究や光源の分析に欠かせません。
光学プリズムを用いた光の屈折について
光がプリズムに入射する際、光の速度が変わり、その結果として光の進路が変更されます。この光の進路の変更を屈折と呼びます。屈折は、光がプリズムの材質(例えばガラスや水晶)に入る際に起こります。プリズムの角度や形状によって屈折の度合いが変わり、これによって光の進路を精密に制御することが可能になります。プリズムを使用することで、光学研究者や技術者は、光の挙動を制御し、理解することができます。この原理は、光学実験、望遠鏡、カメラ、光ファイバー通信など、多くの分野で応用されています。
プリズムは、光の全反射を利用して光を完全に内部で反射させることもできます。この性質は、プリズムを光のスイッチや導波路として機能させるのに役立ちます。例えば、ペリスコープやビームスプリッターなどの機器において、プリズムは光の方向を変えるために重要な役割を果たします。
光学プリズムの技術革新
近年、光学プリズムの技術は大きく進化しています。特殊なコーティングや新しい材料の開発により、プリズムの効率と機能が向上しています。
例えば、アンチリフレクションコーティングを施したプリズムは、光の損失を最小限に抑え、より鮮明な画像の伝送を可能にします。また、特定の波長の光に特化したプリズムは、医療や科学研究での精密な光学測定に不可欠です。

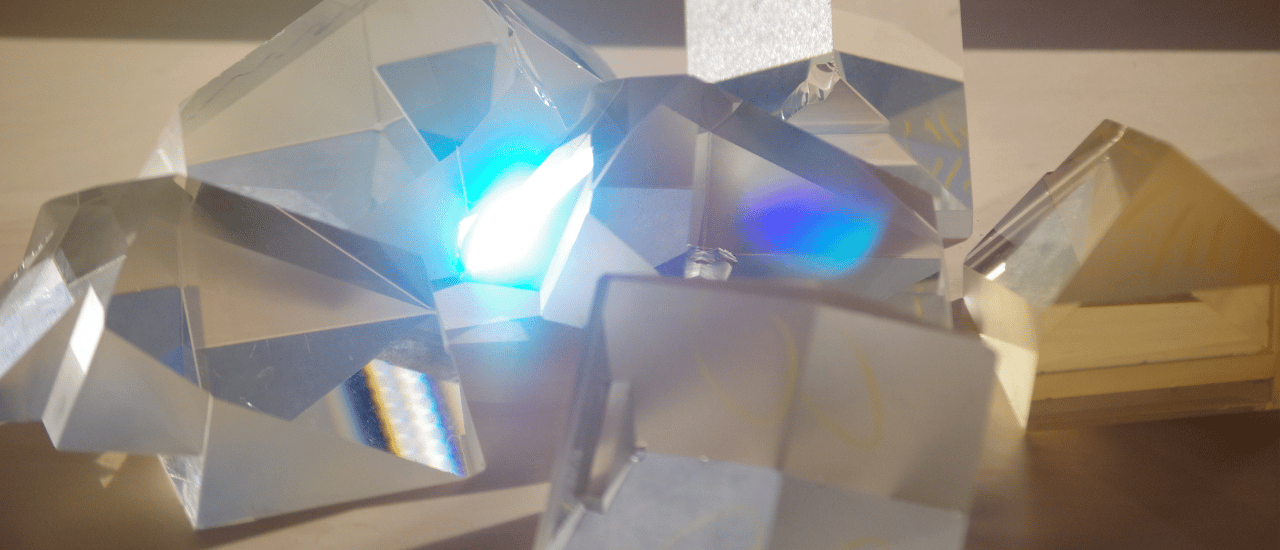

光学プリズムの多様なタイプとその特性

光学プリズムはその形状、材質、屈折率によって様々なタイプに分けられ、それぞれが特定の光学的用途に適しています。これらのプリズムは、光の挙動を制御し、様々な光学装置や実験において重要な役割を果たします。
一般的な三角プリズム
三角プリズムは、光学プリズムの中でも最も一般的なタイプです。この形状のプリズムは、光を分散させるためによく用いられます。光がプリズムに入射し、その内部を通過する際に、光は波長に応じて異なる角度で屈折します。
このような特性により、三角プリズムは白色光をその構成色に分解するのに適しており、スペクトル分析などに利用されます。
屈折率と形状のバリエーション
光学プリズムには、三角形以外にも様々な形状があります。例えば、ペンタプリズム、ルーフプリズム、ダブレットプリズムなどがあり、それぞれ異なる光学的特性を持っています。
ペンタプリズムは、光路を90度変えるのに用いられ、カメラのビューファインダーなどに使われます。
ルーフプリズムは、画像の反転を修正するのに適しています。また、ダブレットプリズムは、二つのプリズムを組み合わせることで特定の光学的効果を得ることができます。
異なる材質のプリズムも存在し、それぞれが独自の屈折率を持ちます。例えば、ガラス製のプリズムは一般的ですが、より高い屈折率を持つ水晶やフリントガラス製のプリズムもあります。これらの材質は、光の屈折を強化し、特定の光学的用途に適しています。
光学プリズムの用途例

光学プリズムは、その独特な光学的特性を活かして、多岐にわたる分野で幅広く利用されています。以下に、光学プリズムの代表的な用途例をいくつか紹介します。

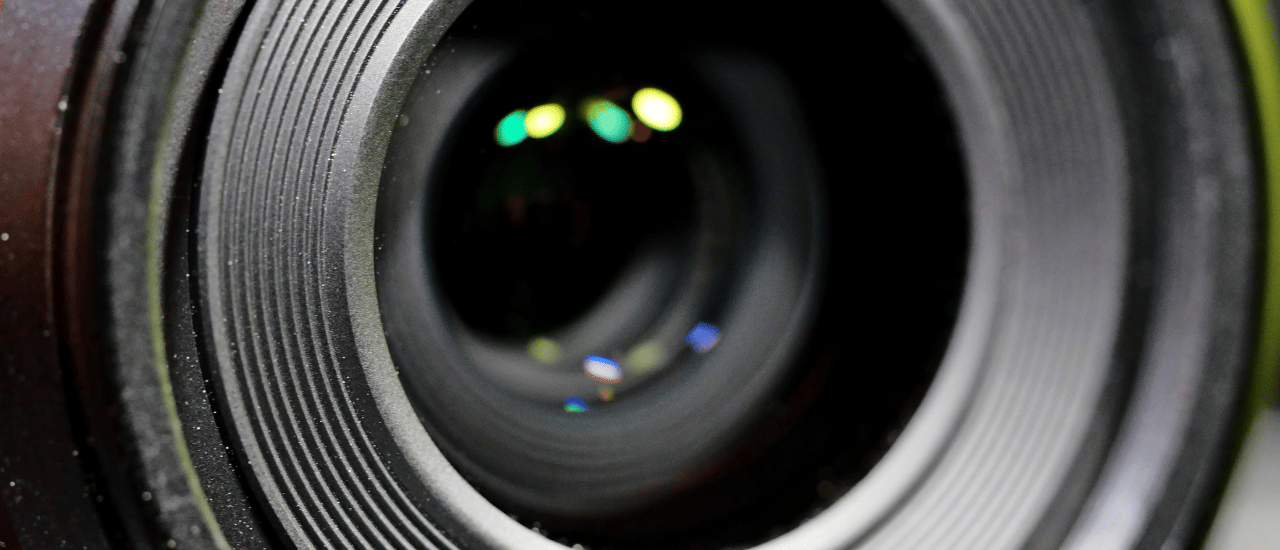

光学機器
光学プリズムは、カメラ、双眼鏡、望遠鏡などの多くの光学機器に組み込まれています。これらの機器内で、プリズムは光の経路を変更し、画像を反転させたり、焦点を合わせたりするために使用されます。例えば、一眼レフカメラのビューファインダーに使われるペンタプリズムは、画像を正しい方向に反転させる役割を果たします。
光ファイバー通信
光ファイバー通信では、プリズムを使用して光の方向を制御し、光信号を効率的に伝送します。プリズムは、光信号の経路を正確に調整し、データの転送速度と信頼性を高めるために重要な役割を果たします。
医療技術
医療分野では、プリズムが診断装置や治療装置に利用されています。例えば、内視鏡においては、プリズムは狭い空間内の光の方向を変えることで、医師が患部をより鮮明に観察するのを助けます。また、レーザー治療においても、プリズムはレーザー光を正確な位置に導くために使用されます。
まとめ
今回は、光学プリズムの基本的な特性と、その多様なタイプと用途について詳細に解説しました。光学プリズムは、その透明な構造と独特の形状により、光の進路を変更することに特化した精密な光学機器です。これらのプリズムは、様々な材質で製造されており、ガラスや水晶などが一般的に使用されます。
各材質は、光を異なる方法で屈折させる特有の屈折率を持っています。また、プリズムの形状には大きなバリエーションがあり、三角プリズム、ペンタプリズム、ルーフプリズムなどが存在し、それぞれが異なる光学的機能を果たします。
evortでは、光学技術を活用した様々なソリューションや製品を掲載していますので、ぜひご覧になってみてください。
