精密鋳造とは？特徴・メリットや手法を活用した製品例について解説します

精密鋳造は、最高水準の製品製造に不可欠な鋳造技術です。細かいディテールと複雑な形状を持つ製品に特化したこの方法は、その卓越した寸法精度と高品質な製品仕上がりで、航空宇宙、医療機器、自動車産業など多岐にわたる分野で重要な役割を果たしています。

本記事では、精密鋳造の特徴、種類、メリット、そして適用上の注意点について深く掘り下げ、現代の製造業におけるその重要性を解説します。

精密鋳造とは？
精密鋳造の種類
ロストワックス精密鋳造法
セラミックモールド法
プラスターモールド法
精密鋳造の特徴・メリット
寸法精度が高い
複雑形状の製造が可能
精密鋳造の欠点・注意点
鋳型の強度が弱い

精密鋳造とは？

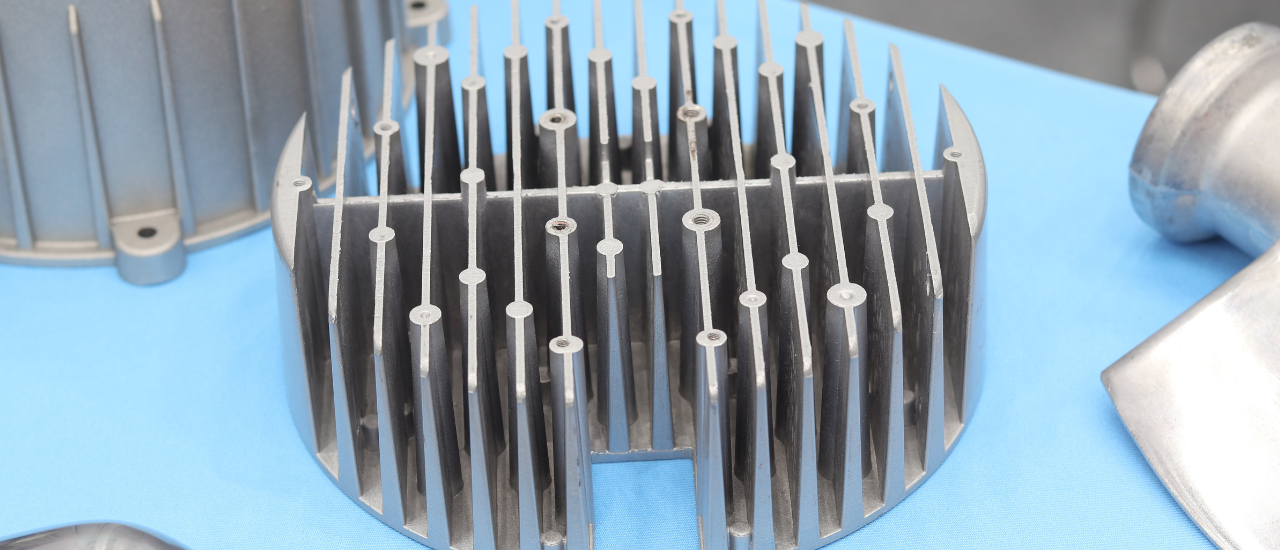

精密鋳造とは、高度に精度の求められる製品製造に用いられる先進的な鋳造技術です。この方法は、特に細かいディテールと複雑な形状を持つ製品の生産に適しており、業界で広く利用されています。

精密鋳造の最大の特徴は、その卓越した寸法精度です。伝統的な鋳造法と比較して、精密鋳造はより細かな寸法の公差を達成することができます。この特徴は、製品の品質を大きく向上させ、後工程での加工負担を減らすことに貢献します。

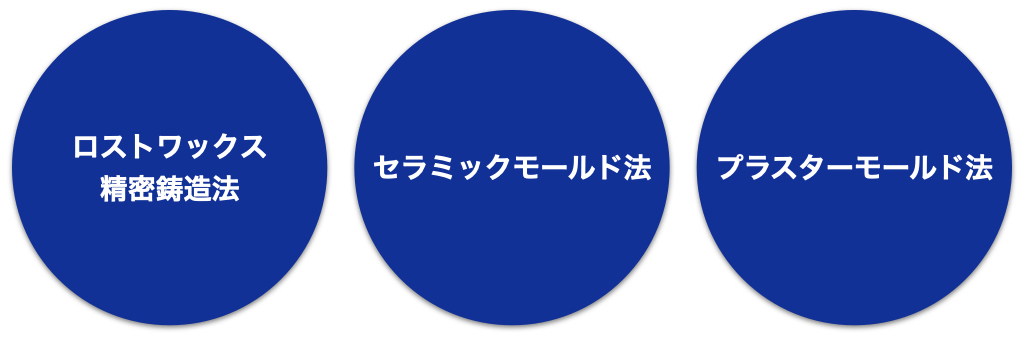

精密鋳造の種類

精密鋳造には、それぞれ異なる特性と用途を持つ多様な方法が存在します。

ロストワックス精密鋳造法

ロストワックス法は最も一般的な精密鋳造法の一つです。この方法では、金型の代わりにワックスを使用して製品の正確な形状の模型を作成し、複雑な形状や細かなディテールを持つ製品の製造に特に適しています。

例えば、航空宇宙産業で使用される複雑なタービンブレードは、このロストワックス法によって製造されます。ワックス模型は加熱され、溶けることで精密な空洞を形成し、そこに金属が流し込まれて最終的な製品が形成されます。

セラミックモールド法

セラミックモールド法は、特に高い寸法精度と美しい鋳肌を実現する精密鋳造法です。この方法ではセラミック製の鋳型を使用し、高い耐熱性と耐腐食性により、非常に滑らかな表面の製品を作ることができます。

例えば、医療機器産業で使われる精密な医療用インプラントや歯科用インプラントは、このセラミックモールド法によって製造されることが多いです。これらの製品は寸法精度と表面の美しさに特徴を持っています。

プラスターモールド法

プラスターモールド法は低融点の合金に適用される精密鋳造法です。この方法はセッコウで作られた鋳型を使用し、低温で溶ける金属の鋳造に適しています。

例えば、装飾品や芸術作品の製造にこの方法がよく用いられます。これらの製品は通常、細かなディテールを持ち、低融点の合金で作られることが多いです。

プラスターモールド法の主な利点は、そのシンプルさとコスト効率の良さです。複雑な設備や高温を必要としないため、小規模な製造やコストを抑えたい場合に適しています。

精密鋳造の特徴・メリット

精密鋳造は、現代製造業において重要な役割を果たす技術です。その独特の特徴とメリットにより、様々な産業で広く採用されています。特に、高い寸法精度と複雑な形状の製造能力が、この技術の核となっています。

寸法精度が高い

精密鋳造は他の鋳造法と比較して顕著に高い寸法精度を実現します。この技術は、製品の表面の粗さを極めて少なく抑えることができます。その結果、製品は滑らかな表面仕上げを持ち、追加の加工が不要となることが多いです。

例えば、精密な医療器具や航空宇宙部品など、高度な精度が求められる製品において、精密鋳造法は不可欠です。製品の寸法公差は非常に小さく、これにより組み立て時の精度や性能が大幅に向上します。

複雑形状の製造が可能

精密鋳造は、複雑な形状の製造に特に適した技術です。この技術を用いることで、従来の方法では難しい複雑なデザインや細部の再現が可能になります。

航空宇宙部品や精密機械の部品など、複雑な内部構造や細かなデザインを持つ製品は、精密鋳造を使用することで効率的かつ正確に製造することができます。この技術により、設計の自由度が高まり、製品の性能と機能性が向上します。

精密鋳造のこれらの特徴とメリットにより、製品の品質向上、生産効率の改善、コスト削減など、製造業における多大な利益をもたらしています。高い寸法精度と複雑な形状の製造能力は、様々な産業において重要な価値を持ち、精密鋳造技術の発展とともにさらなる応用範囲が期待されています。

精密鋳造の欠点・注意点

精密鋳造は多くのメリットを持ちますが、その適用においてはいくつかの欠点と注意点が存在します。こうした点を理解し、適切に対処することで、精密鋳造の可能性を最大限に活用することができます。

鋳型の強度が弱い

精密鋳造における鋳型の強度は、他の鋳造法に比べて低い傾向にあります。この低い強度は、特に大型の鋳物を製造する際に問題となることがあります。大型鋳物には、より高い強度と耐久性が求められるためです。

たとえば、大きな構造部品や重機械のコンポーネントなど、大きなサイズの製品を製造する際は、鋳型の強度不足により製品の品質や安全性が損なわれるリスクがあるため、このような用途には他の鋳造法が適している場合があります。

歩留りが悪い

精密鋳造プロセスでは、時に歩留りが低くなることがあります。歩留りの低さは、製品の生産効率が低いことを意味し、結果として製造コストが増加する原因となり得ます。

特に、精密なディテールや複雑な形状を持つ製品を製造する場合、鋳造過程での材料の損失や製造ミスが多くなりがちです。これは、生産ラインの効率を低下させ、最終的な製品のコストを増加させることにつながります。したがって、生産計画を立てる際には、これらの要因を十分に考慮する必要があります。

精密鋳造法を用いた製品例

精密鋳造法は、複雑な形状や高精度を要求される部品の製造に適しており、さまざまな産業で幅広く利用されています。

航空宇宙産業

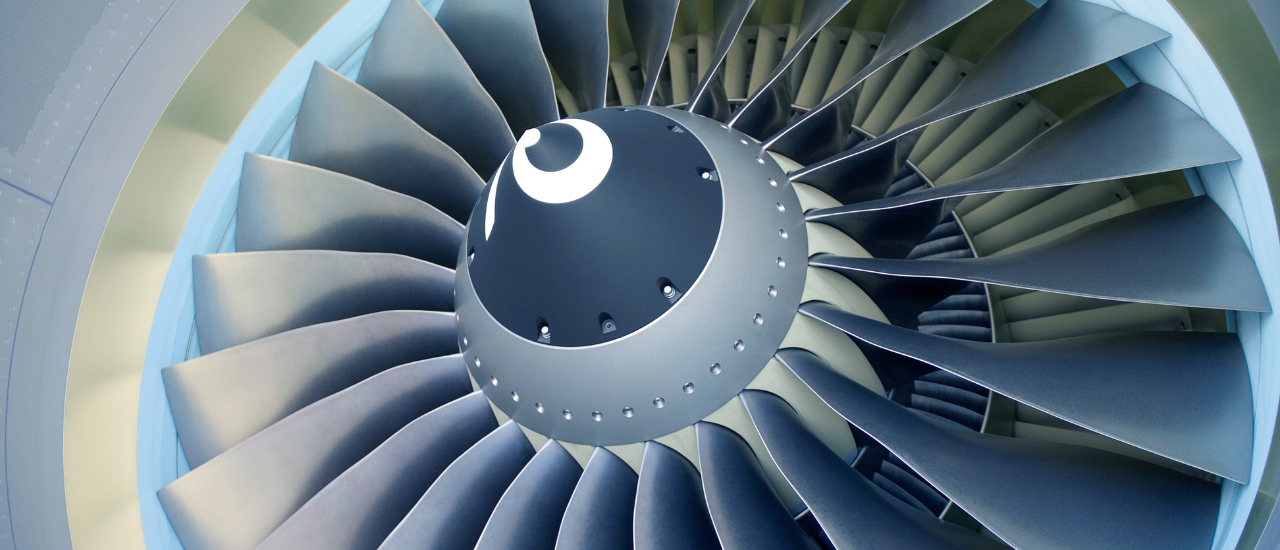

航空宇宙産業では、エンジンのタービンブレードや燃焼室など、高い精度と耐熱性が求められる部品が多数存在します。精密鋳造法により、これらの部品は複雑な形状でありながら高い寸法精度で製造されます。この技術により、航空機の性能向上に大きく貢献しています。

自動車産業

自動車産業では、ブレーキシステムやエンジン部品など、精密で複雑な部品が必要です。特に、ブレーキシステムにおいては、精密鋳造による部品は、その耐久性と信頼性が重要な役割を果たしています。

医療機器産業

医療機器産業では、人体に直接使用されるインプラントや関節置換材など、高い生体適合性と精度が必要な製品が多くあります。精密鋳造法は、これらの製品を高い精度で製造するのに非常に適しており、患者の健康と安全に直接寄与しています。

まとめ

精密鋳造技術は、現代の製造業において不可欠な存在です。その高い寸法精度と複雑な形状の製造能力により、航空宇宙、自動車、医療機器といった多様な産業で広く利用されています。

ロストワックス法、セラミックモールド法、プラスターモールド法など様々な精密鋳造方法があり、それぞれに特有の強みと適用範囲が存在します。しかし、鋳型の強度の弱さや歩留りの問題など、特定の制約も認識し、適切な対応が求められます。

evortでは、鋳造技術をはじめとした、様々な素材加工に関するソリューションやサービスを掲載しています。先進的な技術を活用した素材加工を求めている企業様は、ぜひ一度ご覧になってみてください。
