レジスト剥離液とは？主要な種類と活用メリットについて解説

レジスト剥離液は、半導体デバイスやプリント基板の製造において重要な役割を果たす化学薬品です。

本記事では、レジスト剥離液の基本的な特徴から、主要な種類、活用メリット、さらにフォトリソグラフィ工程における具体的な使用方法まで、体系的に解説します。製造現場で活用される各種剥離液の特性と、その選択基準についても詳しく説明していきます。

レジスト剥離液とは？

レジスト剥離液は、半導体製造やプリント基板の加工過程で使用される化学薬品です。エッチング処理後に不要となったフォトレジスト膜を効率的に除去することを主たる目的に活用されます。

レジスト剥離液の使用は、半導体製造における重要な工程の一つであり、微細な回路パターンを正確に形成するために欠かせません。製造プロセスや使用するレジストの種類によって、最適な剥離液が選択されます。

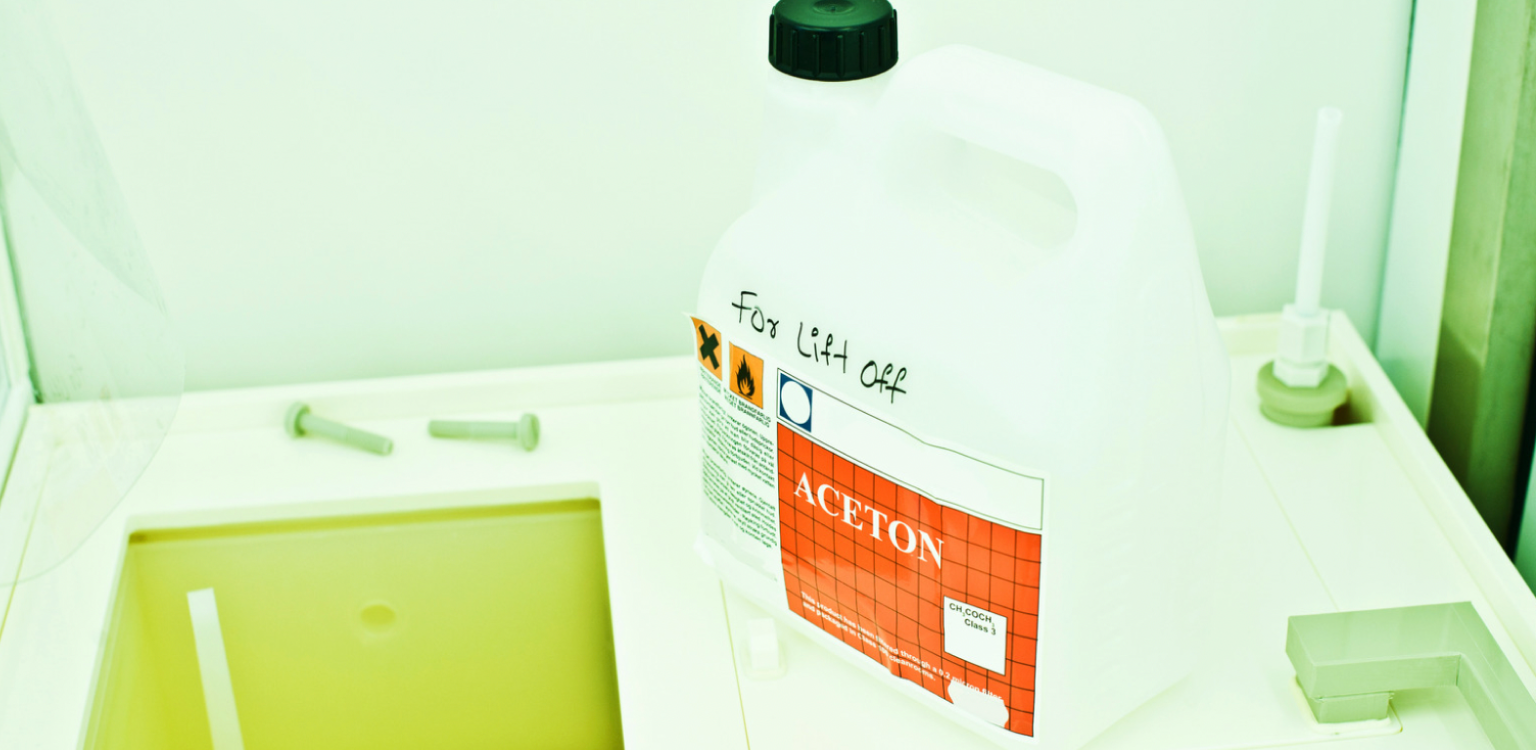

レジスト剥離液の活用メリット

効率性と生産性

ウェットプロセスを採用することで、製造工程における高い効率性を実現します。短時間での一括処理が可能となり、大量生産にも対応できる優れた作業性を備えています。

さらに、高性能な促進剤の使用で剥離作業時間を短縮し、生産性を大幅に向上させることが可能です。

剥離性能

微細な加工部から高温で硬化したレジストまで、幅広い状況下での優れた剥離力を発揮します。半導体製造における10nm以下の微細パターンにも対応し、高温プロセスで硬化した難剥離性レジストの除去も実現します。アルカリベースの剥離液と添加剤を組み合わせることで、様々な条件下でも最適な剥離性能を維持可能です。

重金属除去能力

レジスト中に含まれる微量の重金属を効果的に除去可能です。特殊なキレート剤の配合により、ppbレベルの重金属不純物まで確実に捕捉します。製品の品質向上と環境負荷の低減に貢献する重要な特性を備えています。

レジスト剥離液の種類

レジスト剥離液には主に以下の種類があります。

アミン/溶剤系剥離液

アミン化合物と有機溶剤を組み合わせた剥離液です。アミンの強力な剥離作用と溶剤の浸透性を活かし、様々なレジストに対して優れた剥離性能を発揮します。特に、イオン注入や高温ベーク後の硬化レジストの剥離に適しています。

溶剤系剥離液

有機溶剤を主成分とする剥離液です。レジストを溶解させる作用により除去を行います。金属配線などのデリケートな基板に対して優しく、金属腐食の心配が少ないという特長があります。環境負荷の観点から、近年は生分解性の高い溶剤の採用も進んでいます。

有機アルカリ系剥離液

有機アミンなどの有機アルカリ成分を主体とする剥離液です。アルカリ性による化学的な分解作用でレジストを除去します。比較的穏やかな反応で剥離を行うため、基板へのダメージが少なく、微細なパターンを持つデバイスの製造に適しています。

無機系剥離液

過硫酸やオゾンなどの酸化剤を用いてレジストを分解・除去する剥離液です。強力な酸化作用により、高度に架橋したレジストや難剥離性のレジストに対しても効果的です。処理速度が速く、大量生産に向いていますが、基板材料との相性に注意が求められます。

有機系剥離液

特殊な有機化合物によりレジストを膨潤させ、物理的に剥離する方式の剥離液です。レジスト内部に浸透して膨潤させることで、基板との密着力を弱め、効果的な除去を実現します。金属配線や絶縁膜など、様々な基板材料に対して高い適合性を示します。

これらの剥離液は、様々な用途や条件に応じて選択されます。例えば、ガラス基板の再生・洗浄、水溶性レジストの剥離、ポジ型レジストの剥離などに特化した製品が存在します。

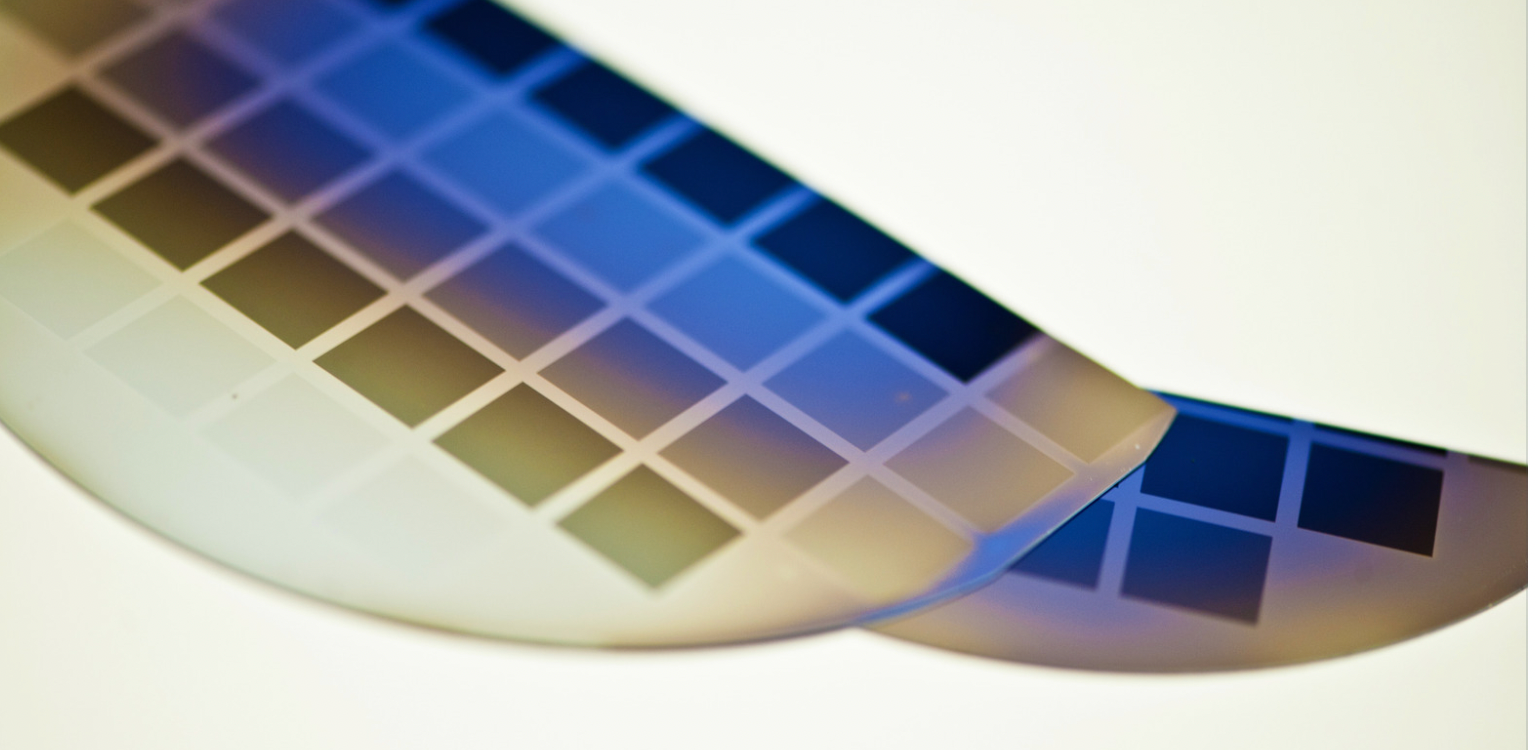

レジスト剥離液を用いたフォトリソグラフィの流れ

レジスト剥離液を用いたフォトリソグラフィの流れは以下のようになります。

1.レジスト塗布

基板上にフォトレジストを均一に塗布します。スピンコーターを使用して基板を高速回転させることで、均一な厚みのレジスト膜を形成。塗布後は、溶剤を除去するためのプリベーク工程を行い、レジスト膜を安定化させます。

2.露光

フォトマスクを通して紫外線などの光源でレジストを露光し、回路パターンを転写。この工程では、マスクアライメントを精密に行い、既存のパターンとの位置合わせを確実に行います。露光量や露光時間は、レジストの感度特性に応じて最適化されます。

3.現像

露光されたレジストを現像液で処理し、所望のパターンを形成。ポジ型レジストの場合は露光部が溶解し、ネガ型レジストの場合は未露光部が溶解します。現像後は純水でリンスを行い、パターンの寸法精度を確保します。

4.エッチング

露出した基板部分をエッチング液や反応性イオンエッチングで処理し、回路パターンを形成。この工程では、レジストパターンをマスクとして使用し、選択的に基板材料を除去します。エッチングの条件は、基板材料とレジストの耐性を考慮して設定されます。

5.レジスト剥離

パターン転写が完了し不要となったフォトレジストを、専用の剥離液を用いて完全に除去します。剥離液の種類や処理条件は、レジストの性質や基板材料との相性を考慮して選択されます。剥離後は、純水リンスや乾燥工程を経て、次の工程へと移行します。

レジスト剥離液に関するまとめ

レジスト剥離液は、半導体やプリント基板の製造工程において不可欠な化学薬品です。効率的な生産性、優れた剥離性能、重金属除去能力など、多くのメリットを持ち合わせており、製造プロセスの品質と効率を支える重要な役割を果たしています。

アミン/溶剤系、溶剤系、有機アルカリ系、無機系、有機系など、様々な種類の剥離液が開発されており、それぞれが独自の特長を持っています。用途や条件に応じて最適な剥離液を選択することで、微細な回路パターンの形成から大量生産まで、幅広い製造ニーズに対応することが可能です。

フォトリソグラフィ工程の最終段階で使用されるレジスト剥離液は、製品の品質を左右する重要な要素となります。今後も、半導体の微細化や環境負荷低減の要求に応えるべく、さらなる技術革新が期待されています。
