NC旋盤とは？ 加工の特徴や種類、対象素材について解説します

NC旋盤とは？

NC旋盤（Numerical Control Lathe）は、数値制御技術を駆使して金属やプラスチックなどの素材を自動で加工する高度な機械です。従来の手動操作に代わってコンピューターによるプログラム指示に従って動作します。

この進歩は、製造業に革命をもたらしました。従来は職人の技術に大きく依存していた加工作業が、NC旋盤を使うことで、高度な精度と一貫性をもって自動的に実行可能になったのです。

NC旋盤加工の特徴

NC旋盤加工の最大の特徴はその高精度性です。コンピュータ制御により、微細な誤差を極限まで抑え、一貫した品質の部品製造が可能になります。

たとえば、自動車や航空機の部品のように、高い精度が要求される製品には欠かせない技術です。また、複雑な形状や細かいデザインの加工も、プログラムの指示に従って正確に実行できます。

NC旋盤の構成要素

スピンドル

加工される素材を取り付け、回転させる部分です。正確な回転速度と力で素材を回転させることで、均一な加工が可能になります。

心押台

加工対象を安定して支え、精度良く加工を行うために重要な部分です。正しい位置に素材を保持し、加工中の振動や動きを最小限に抑えます。

刃物台

切削工具を取り付ける部分で、この台が移動することにより、素材の異なる部分を正確に加工します。様々な形状の工具を使用することで、さまざまな加工が可能になります。

制御盤

旋盤の動作を制御する中心部で、NCプログラムに基づいて旋盤の各部の動きを調整します。この部分の精度が全体の加工精度を決定します。

NC旋盤と汎用旋盤の違い

NC旋盤と汎用旋盤の主な違いは、自動化の程度にあります。NC旋盤はプログラムによって全自動で加工が行われるため、一貫した高品質な加工が可能です。

一方、汎用旋盤は手動で操作する必要があり、加工の精度や速度はオペレーターの技術に依存します。そのため、NC旋盤は複雑で精密な加工や大量生産に適しているのに対し、汎用旋盤は小ロットや単純な作業に適しており、低コストで柔軟な利用が可能です。

NC旋盤の技術的進歩と歴史

NC旋盤の進化は、現代製造業の歴史と密接に関連しています。その起源は20世紀中頃にさかのぼり、第二次世界大戦後の工業化の波に乗って発展しました。当初は主に航空宇宙産業や軍事産業での精密部品の需要に応えるために開発されましたが、やがてその利点は幅広い分野で認識されるようになりました。

最初のNC旋盤は、穿孔された紙テープによる命令で機械の動きを制御していました。この方式は、現在のデジタル制御技術に比べて非常に原始的でしたが、自動化と精密加工の初期の段階を示す重要なステップでした。1960年代には、コンピュータ技術の進歩に伴い、より高度なプログラミング言語と制御システムが導入されました。これにより、NC旋盤の操作が大幅に簡素化され、より複雑な形状の加工が可能になりました。

1970年代に入ると、マイクロプロセッサの登場により、NC旋盤の制御システムはさらに進化しました。この時期には、機械の動きを正確に制御するためのソフトウェアが開発され、製造工程の自動化と最適化が進んでいきました。また、この時代には、CAM（Computer-Aided Manufacturing）技術の導入によって、NCプログラムの設計と実装がさらに容易になりました。

21世紀に入ると、インターネットの普及とともに、NC旋盤の技術は新たな段階に入りました。リモートからのプログラムのアップロードやモニタリング、さらには機械学習と人工知能の統合により、製造プロセスの自動化と最適化はさらに進化しています。これにより、製品の品質と生産効率が飛躍的に向上し、製造業のさらなる発展を支えています。

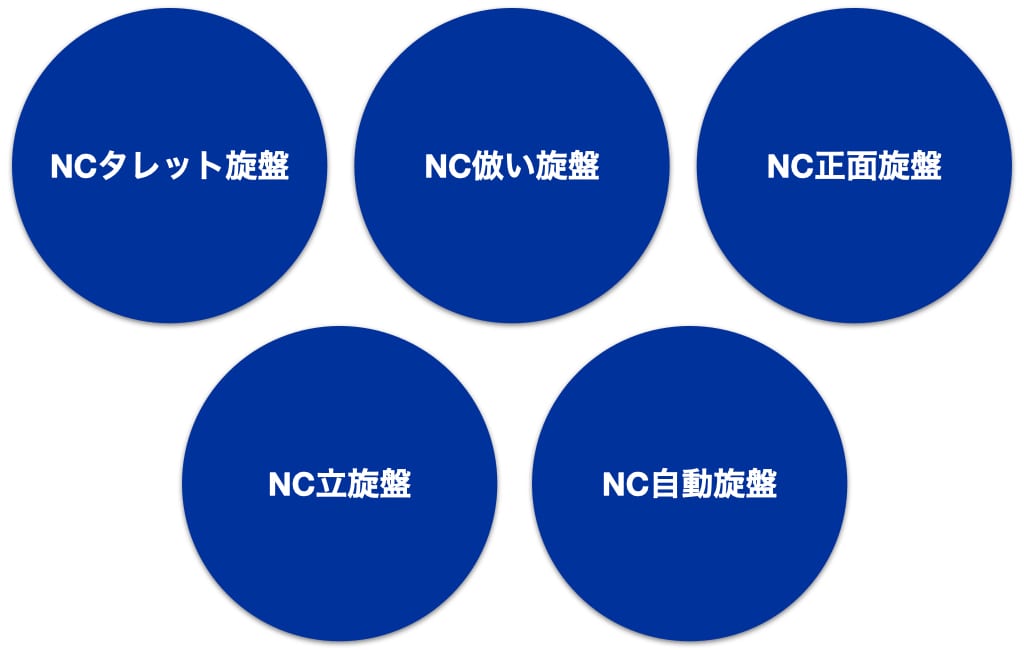

NC旋盤の種類

NC旋盤の技術は、多様な加工ニーズに対応するために様々な形態で展開されています。それぞれの種類は特定の用途や材料に特化しており、その違いを理解することは、適切な機械選択において不可欠です。

NCタレット旋盤

NCタレット旋盤は、一連の刃物をタレット（回転式工具ホルダー）に取り付けることで、切削工具を迅速に変更できる高効率の旋盤です。これにより、異なる工程を素早く切り替えることができ、生産効率を大幅に向上させます。

小～中型の部品製造に特に適しており、自動車産業や一般機械製造など、多様な分野で広く使用されています。

NC倣い旋盤

NC倣い旋盤は、複雑な形状やプロファイルを持つ製品の効率的な加工に特化した旋盤です。元の形状を「倣う」ために設計されており、特定の形状を精密に複製することが可能です。これにより、一貫性のある品質での複雑な部品の生産が実現され、特に航空機部品や精密機器の製造において重要な役割を果たします。

NC正面旋盤

NC正面旋盤は、特に大径の素材を加工するのに適しています。主に平面の加工に用いられ、その強力なスピンドルと大きなワークエリアにより、重厚な素材の加工に最適です。

この種類の旋盤は、大型の工業製品や建設機械部品などの製造に使用されます。

NC立旋盤

NC立旋盤は縦型の構造を持ち、特に大きな作業物の加工に適しています。この構造により、ワークの重心が低くなり、大きな加工物でも安定して加工できます。

風力発電のプロペラや大型のギアなど、大規模な工業製品の製造に不可欠です。

NC自動旋盤

NC自動旋盤は、複数の工具を使い、一連の加工を自動で連続的に行う能力を持っています。このタイプの旋盤は、特に小型の部品を大量に生産する際に優れた性能を発揮します。

時計の部品や電子機器の小さなコンポーネントなど、精密かつ一貫した品質が求められる製品に適しています。

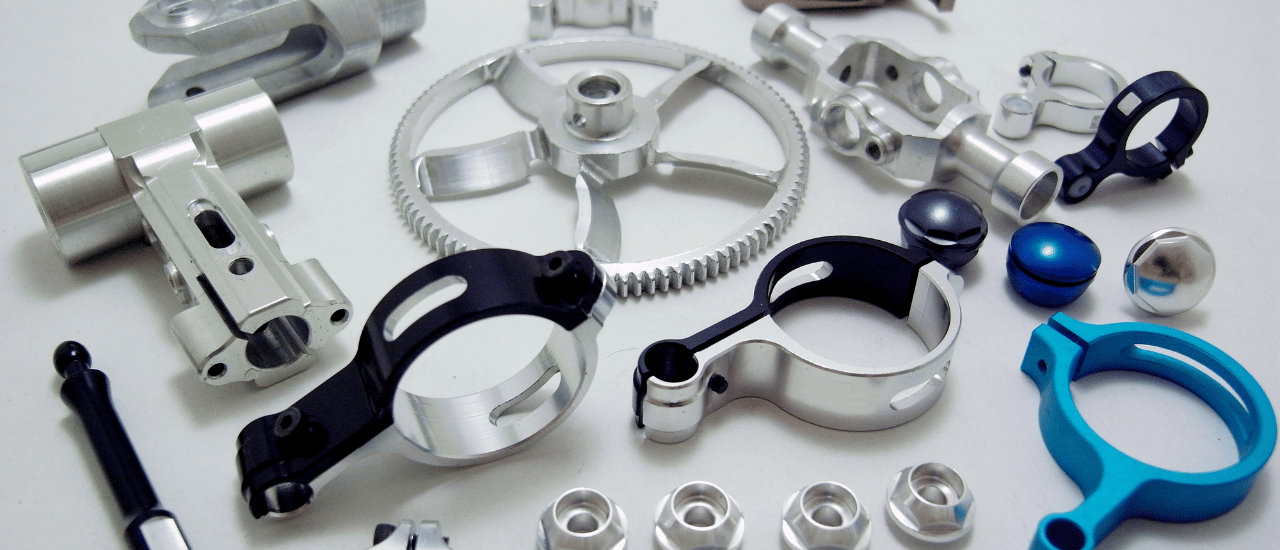

NC旋盤で加工できる素材

NC旋盤はその高度な精度と汎用性により、様々な種類の素材を加工することができます。これらの素材はそれぞれ独自の特性を持ち、異なる用途に適しています。ここでは、NC旋盤で一般的に加工されるいくつかの主要な素材について、その特性と用途を詳しく見ていきます。

アルミ

アルミニウムはその軽量さと加工しやすさで知られています。これらの特性は、航空宇宙産業や自動車産業において特に価値が高く、軽量でありながら強度の高い部品の製造に用いられます。

NC旋盤での加工は、アルミニウムの柔軟性を活かし、複雑な形状や精密な部品を効率よく生産することを可能にします。

ステンレス

ステンレス鋼は、その耐食性と強度で広く利用されており、特に食品加工業から医療機器に至るまで、清潔さや耐久性が求められる多くの分野で重宝されます。

NC旋盤を使用することで、ステンレス鋼の硬さにも関わらず、精密な部品を高い品質で製造することが可能です。

鉄

鉄は最も一般的な金属の一つで、その堅牢さと汎用性から多くの産業で使用されています。建設業界や重工業において、鉄は構造部品や機械部品の製造に不可欠です。

NC旋盤では、鉄の加工を高精度かつ効率的に行うことができます。

樹脂

プラスチックやその他の樹脂素材は、軽量で加工が容易なため、広範な産業で利用されています。特に、カスタムデザインの製品やプロトタイピングにおいて、その多様性と柔軟性が重宝されます。

NC旋盤を用いることで、樹脂素材を用いた精密な部品や複雑な形状の製品を効率的に生産することができます。

真鍮

真鍮はその装飾的な美しさと加工のしやすさから、装飾品や精密機械の部品によく使用されます。NC旋盤を使うことで、真鍮の繊細な特性を活かした細かいディテールの加工が可能になります。

銅

銅は優れた電気伝導性を持ち、電子部品や電気配線の分野で広く用いられています。NC旋盤での加工により、銅の部品は高精度で、かつ均一な品質で生産することができます。

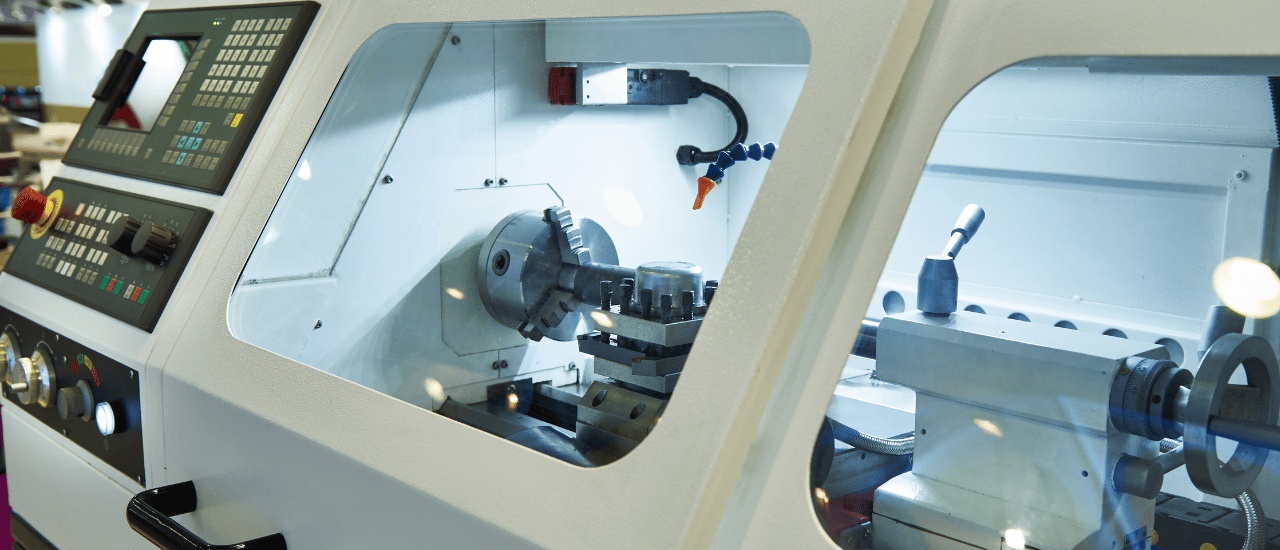

NC旋盤の操作とプログラミング

NC旋盤の操作とプログラミングは、これらの機械の精密な加工能力を最大限に引き出すために欠かせない核心部分です。

NCプログラムの重要性

NCプログラムは、NC旋盤の動作を制御するために使用される一連の命令です。このプログラムは、切削工具の動き、回転速度、進行方向、深さなどを指示し、旋盤が正確な寸法と形状を実現できるようにします。

プログラミングは通常、Gコードと呼ばれる特定のコーディング言語で行われます。Gコードは、機械の各動作を詳細に指示し、高度にカスタマイズされた部品の製造を可能にします。このプログラミングプロセスにより、NC旋盤は単純な円形部品から複雑な3次元形状に至るまで、幅広い製品の加工が可能になります。

NC工作機械のプログラミングを簡素化するCAM

CAMソフトウェアは、NCプログラミングを容易にし、効率化するためのツールです。3Dモデルから直接加工パスを生成し、それをGコードに変換します。これにより、手動でのプログラミングに比べて時間と労力が大幅に削減されます。

また、CAMソフトウェアは加工プロセスのシミュレーション機能を提供し、実際の加工前に設計の精度を検証し、エラーや材料の無駄を減らすことができます。多くのCAMソフトウェアは直感的なユーザーインターフェースを持ち、設計から製造までのプロセスをスムーズにつなぐことができます。

まとめ

NC旋盤は、現代製造業の進化において、欠かせない役割を果たしてきました。今回の記事では、NC旋盤の精密な加工能力、その技術的進化、さまざまな種類、そして多様な素材への応用について詳しく見てきました。

アルミからステンレス、鉄、樹脂、真鍮、銅に至るまで、NC旋盤による加工は産業界にとって不可欠です。また、プログラミングとCAMの導入により、これらの機械はさらに高度化し、効率的な製造プロセスを実現しています。技術の進歩に伴い、NC旋盤は今後も製造業の未来を形作る重要な要素であり続けるでしょう。
