超音波溶着｜メリットや溶着機・装置について解説

超音波溶着とは？

超音波溶着とは、超音波によって発生する強力で微細な振動を樹脂に伝達させ、発熱させることにより、樹脂同士を溶着する加工方法です。
超音波溶着の技術は幅広い業界で活躍しており、自動車の部品や各種容器、医療機器、生活用品、玩具、家電など様々な製品の製造に用いられています。
※原理は異なりますが、超音波技術の応用として金属の接合も可能です。超音波金属接合の詳細はこちらをご覧ください。

樹脂の超音波溶着のプロセス

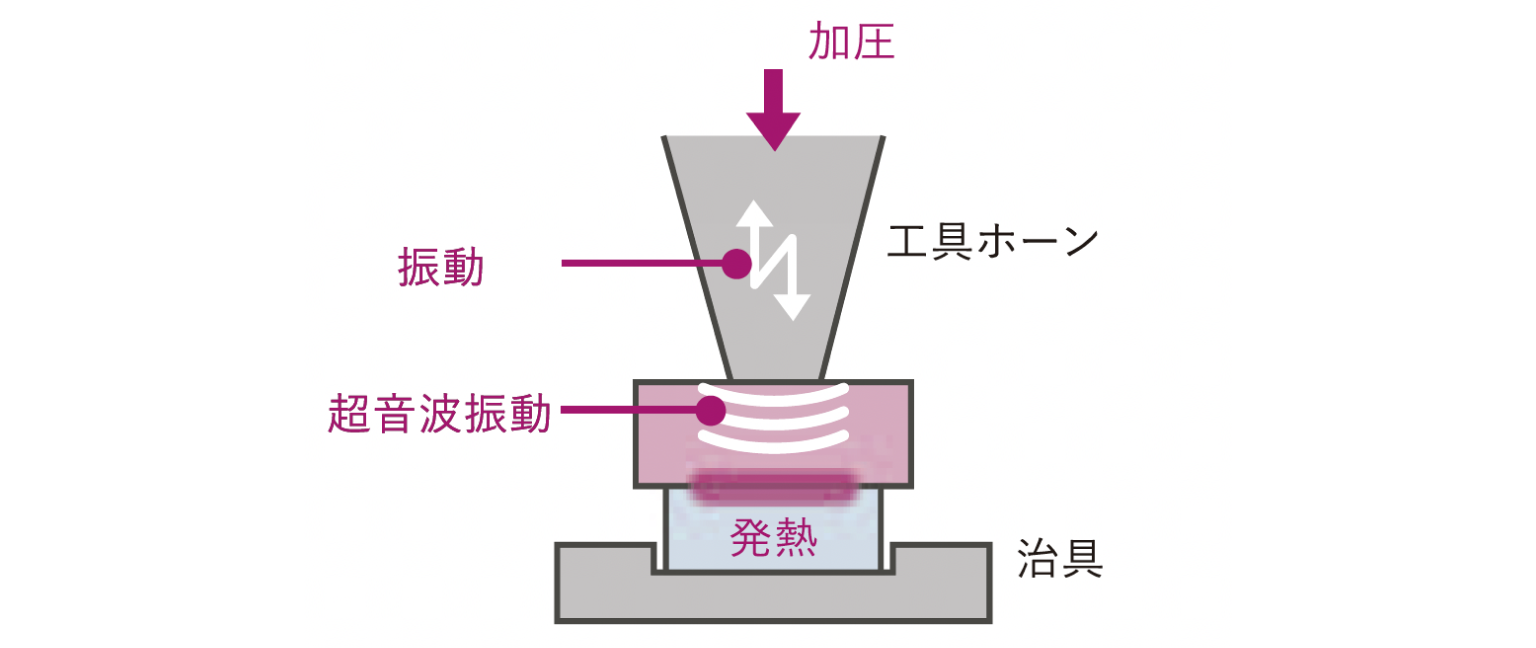

1. 超音波がプラスチック内を伝搬し、プラスチック同士の溶着面まで振動が届きます。
2. 溶着界面が衝突することで発熱し、プラスチックが溶融し、溶着されます。

超音波溶着が可能な樹脂

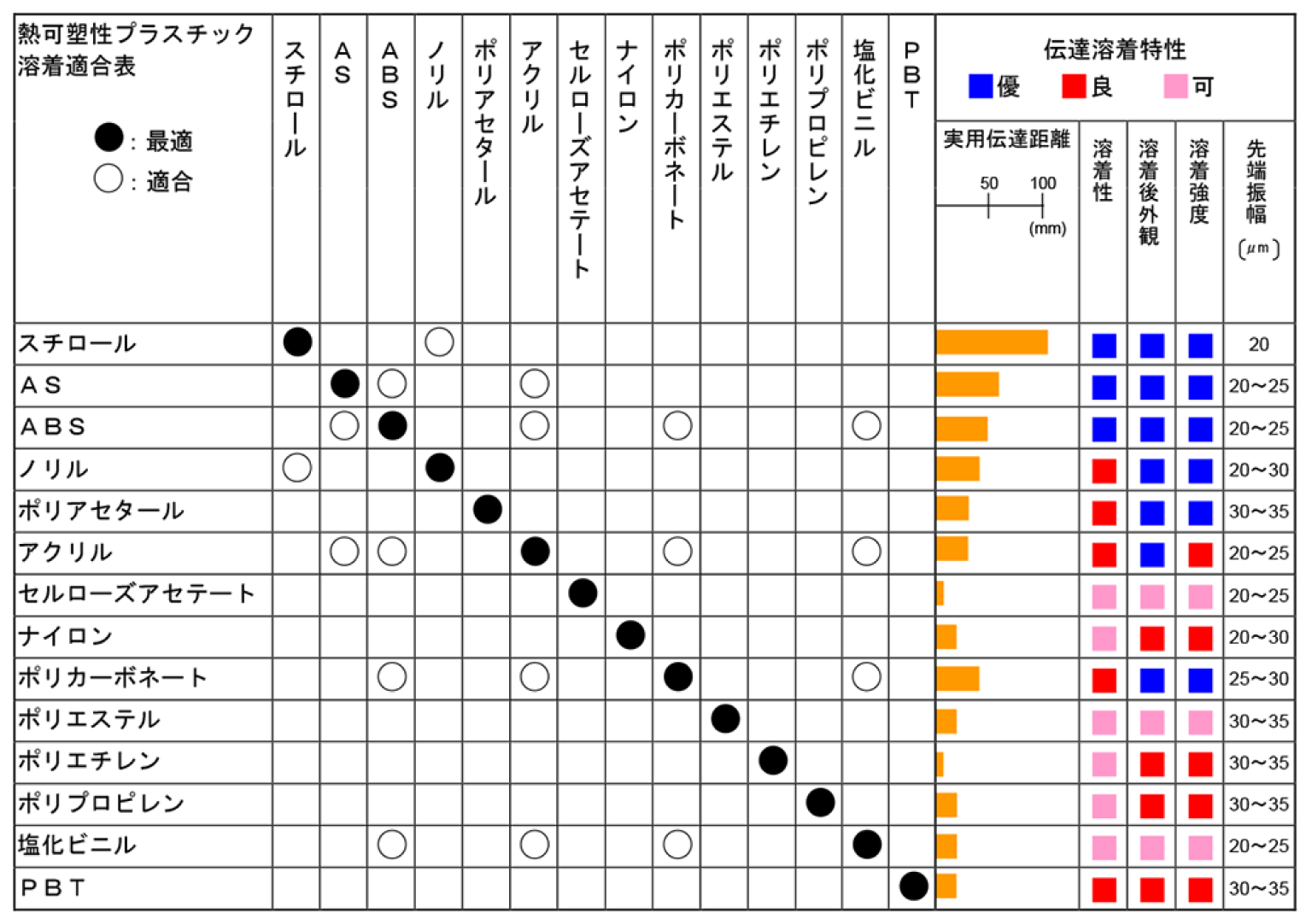

超音波溶着は、ほぼ全ての熱可塑性樹脂（熱で溶けるプラスチック）に適用できます。組み合わせによりますが、種類が異なる樹脂でも溶着可能です。

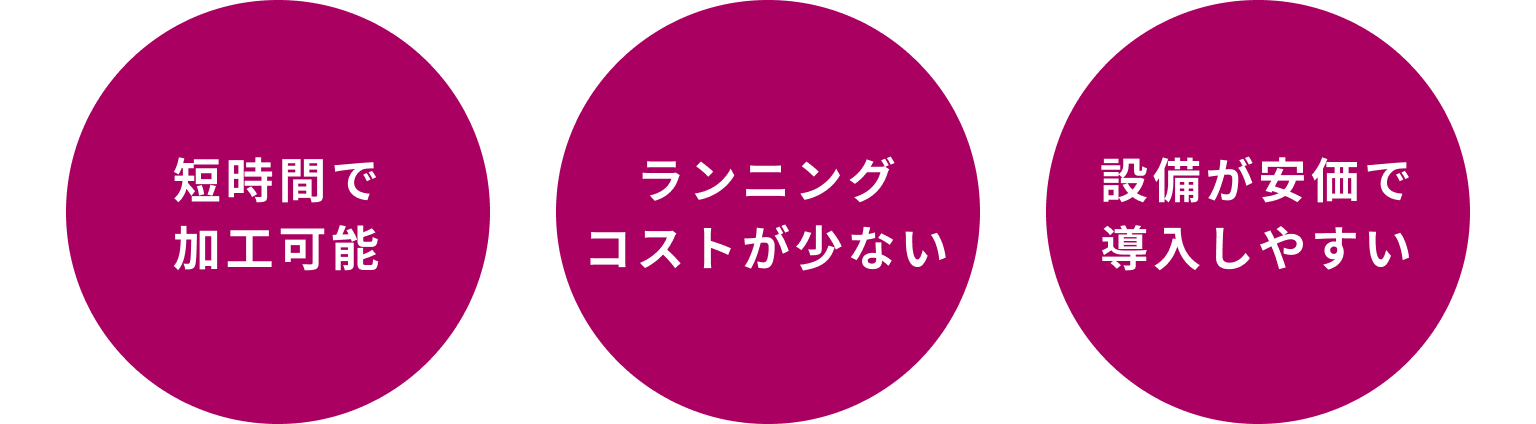

作業性・コスト面におけるメリット

短時間で加工可能

溶着時間は通常１秒以下と短時間での加工が可能です。複数箇所を同時に溶着したり、連続で溶着することも可能なため、他工法と比べて溶着時間を大幅に短縮可能です。

ランニングコストが少ない

ねじや接着剤などの消耗品が不要で、ランニングコストが少なく済みます。溶着時の電力も非常に少ないため、省エネルギーでの運用が可能です。

設備が安価で導入しやすい

超音波溶着機は価格も安価な傾向にあり、導入コストを抑えられます。自動化生産ラインへの組み込みに対しても柔軟に対応でき、直交ロボットや多軸ロボットなどでの加工も可能です。

超音波溶着は環境にやさしい溶着法

超音波溶着は、省エネルギーでクリーンな溶着法です。CO2削減や環境負荷低滅に貢献します。

超音波溶着の用途

医療・衛生用品

超音波溶着は、留め具や接着剤を用いないため、異物混入のリスクが低く衛生的です。しっかりと溶着されるため、人が身につける製品にも超音波溶着の技術が採用されています。

包装・容器

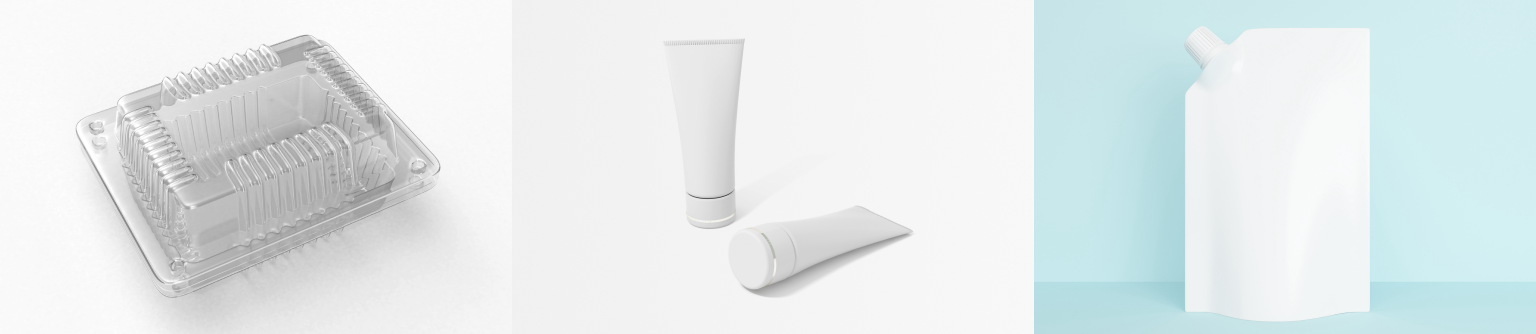

超音波溶着は異物混入のリスクが少なく、生産性も高いため、食品を含む様々な製品の包装・容器の分野で活躍しています。

自動車

自動車部品には、寸法、強度、気密性などにおいて、高いレベルの品質が求められます。加えて、大量生産にも対応する必要があります。超音波溶着を適切に導入することで、それらの品質のニーズをクリアし、効率的な生産を実現することが可能です。

家電・日用品

環境にやさしく、作業性・コスト面でも優れる超音波溶着は、生活に身近な家電・日用品に幅広く適用されています。

超音波溶着を適切に行うためのポイント

超音波溶着を適切に行うには、様々な注意点があります。ここでは、溶着品質と効率を上げるためのポイントを3つご紹介します。

周波数の選択

ワーク（溶着する対象の樹脂）の厚みなどに合わせて、適切な周波数を選択することが重要です。

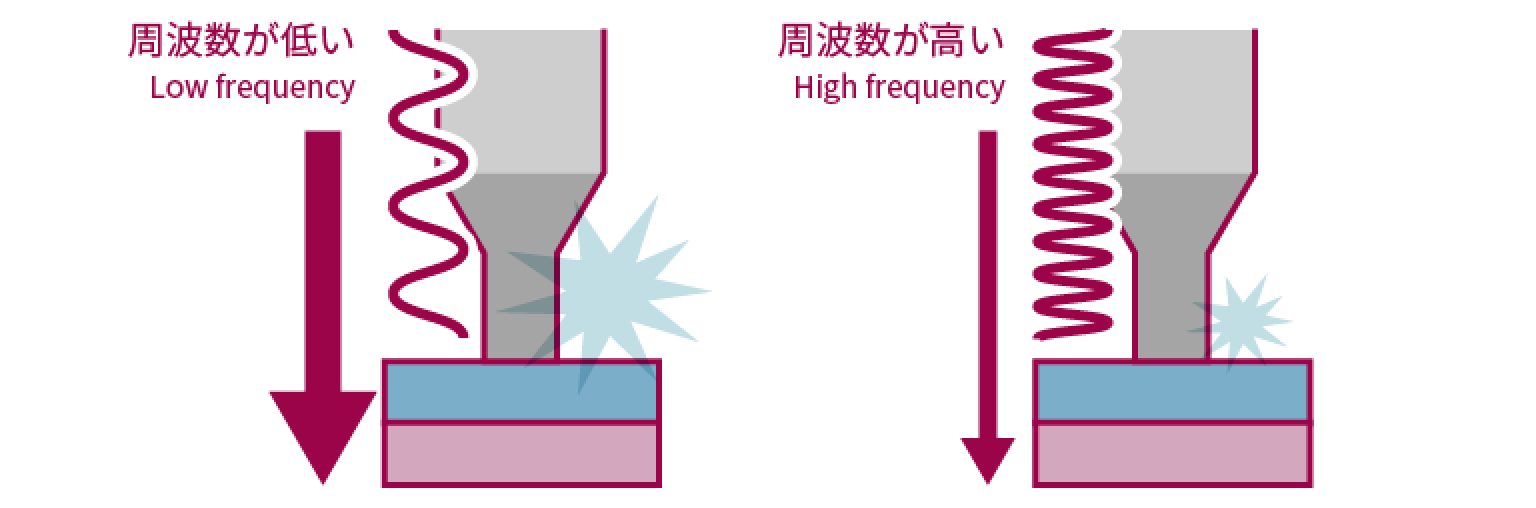

周波数は振動の伝達距離に関わります。ワークの厚みに合わない周波数を選択すると、振動が溶着面まで届かない、あるいは振動が溶着面より遠くに届いてしまうため、溶着品質と効率が下がってしまいます。

周波数の目安

超音波溶着では、15～40kHzの周波数が採用されていることが多いです。

溶着面の形状

超音波溶着において、ワークの溶着面の形状も重要です。

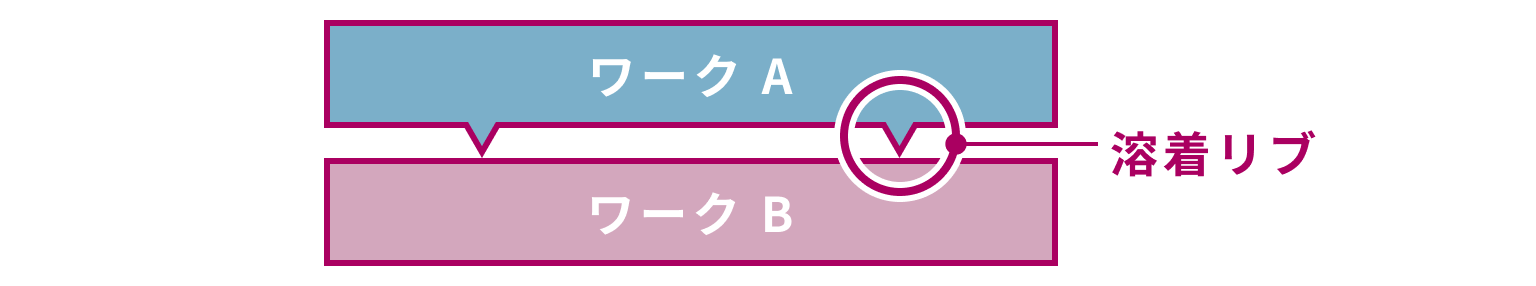

超音波溶着機が発する振動エネルギーを集中させるために、ワークの溶着面に突起や凹凸をつけます。この突起 / 凹凸のことを「溶着リブ」または「エネルギーダイレクタ―（ED）」といいます。
適切に溶着リブを設けていないと、ワークに振動を与えても振動エネルギーが分散し、下記のような症状に繋がります。

適切な溶着リブを設けていない場合に起こる症状

• 溶着面の温度がなかなか上昇せず、溶着時間が長くなる
• 溶着強度を損なう
• 母材の劣化や破壊が発生する
• 意匠面の溶融、キズの発生などにより、製品のデザイン性を損なう

このような症状を無くすためにも、溶着リブの設計は非常に重要です。

工具ホーンの設計

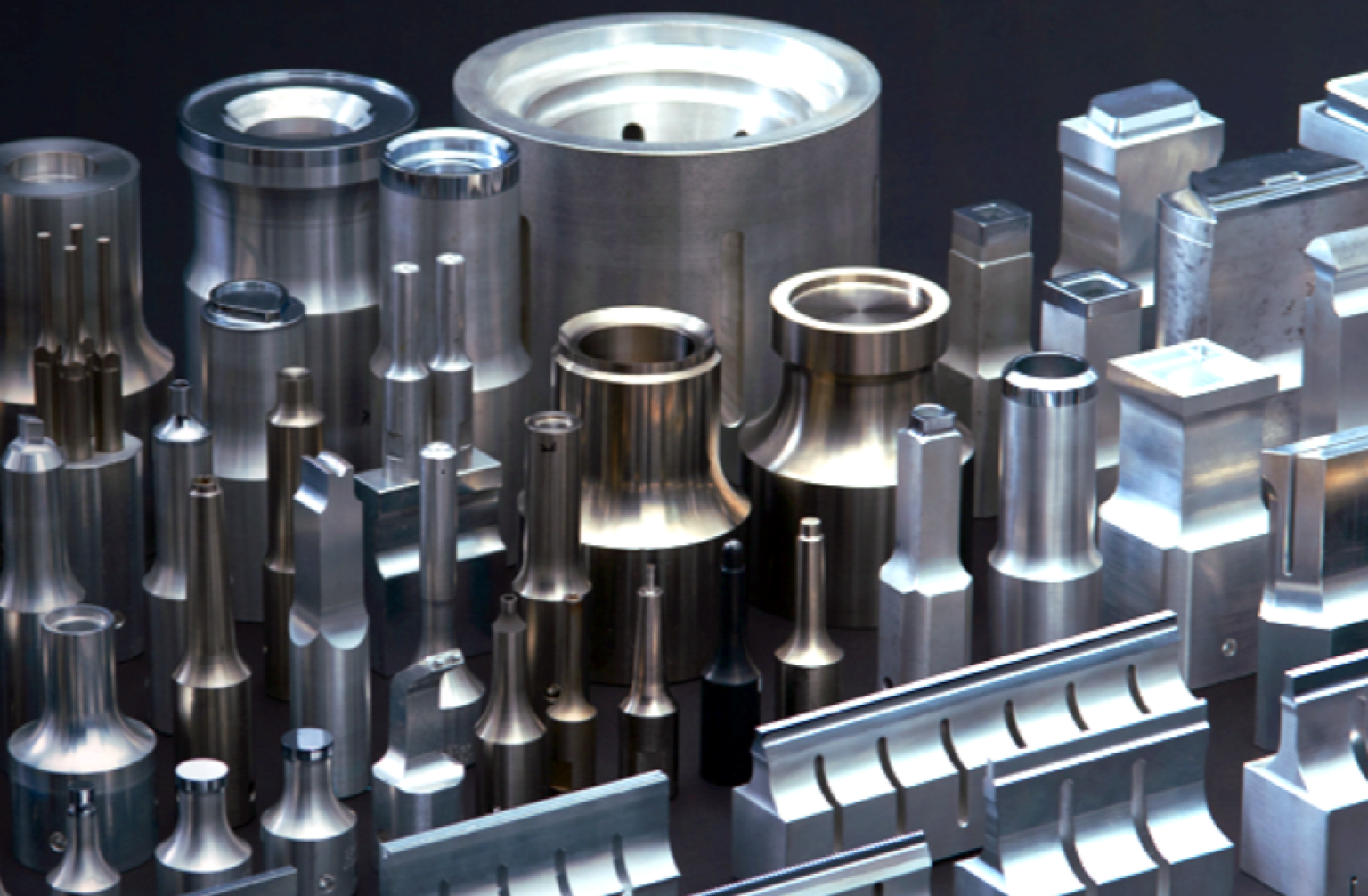

工具ホーンは、超音波溶着機の部品のひとつで、ワークに直接触れる部品です。工具ホーンの役割は、超音波溶着機が発した振動に共振し、振動を増幅させてワークに伝達させることです。

工具ホーンの設計におけるポイント

超音波溶着のパイオニア 精電舎電子工業

精電舎電子工業では、超音波溶着に関するソリューションを提供。超音波溶着機（超音波ウェルダー）の開発・設計・製造・販売や、工具ホーン・受治具の製作を承ります。
専門技術員による溶着、カット加工のご相談やテストも随時承っております。製品の開発段階から承りますので、お気軽にご相談ください。

70年以上の経験に裏打ちされた溶着コンサルティング

製品の開発段階からサポートいたします。溶着方法のご提案やテストを実施し、溶着形状のご提案やアドバイスを実施。また、生産工程を考慮した最適な溶着工法を選定し、品質向上・生産効率向上へのご提案もいたします。
他社製品ではうまくいかなかったという方も、ぜひ一度ご相談ください。

自社一貫体制により、柔軟な対応が可能

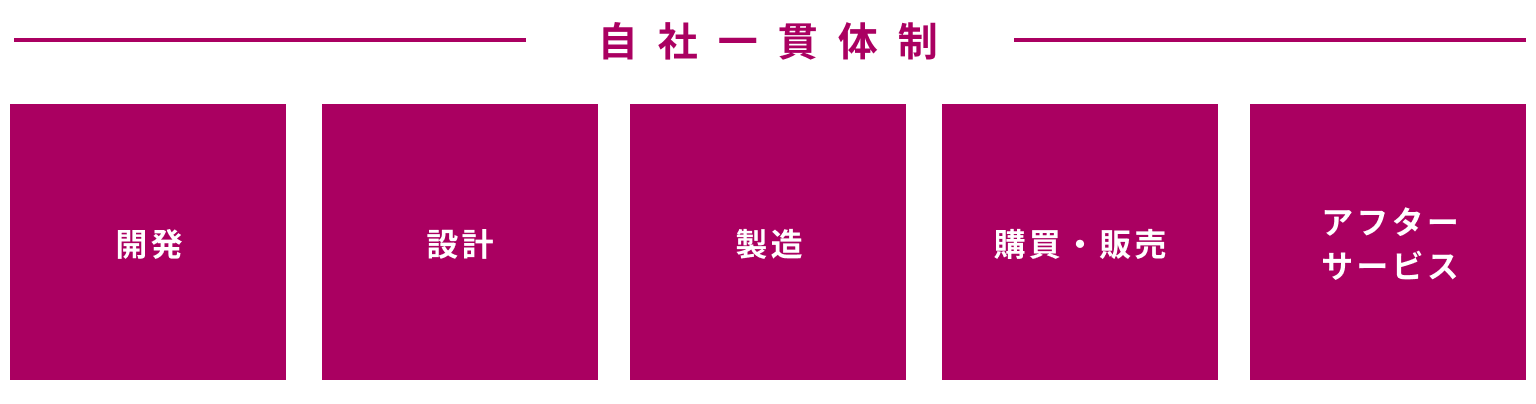

装置の開発から設計・製造・購買・販売・アフターサービスまでを自社一貫体制で行っています。
