フッ素樹脂ライニングの概要

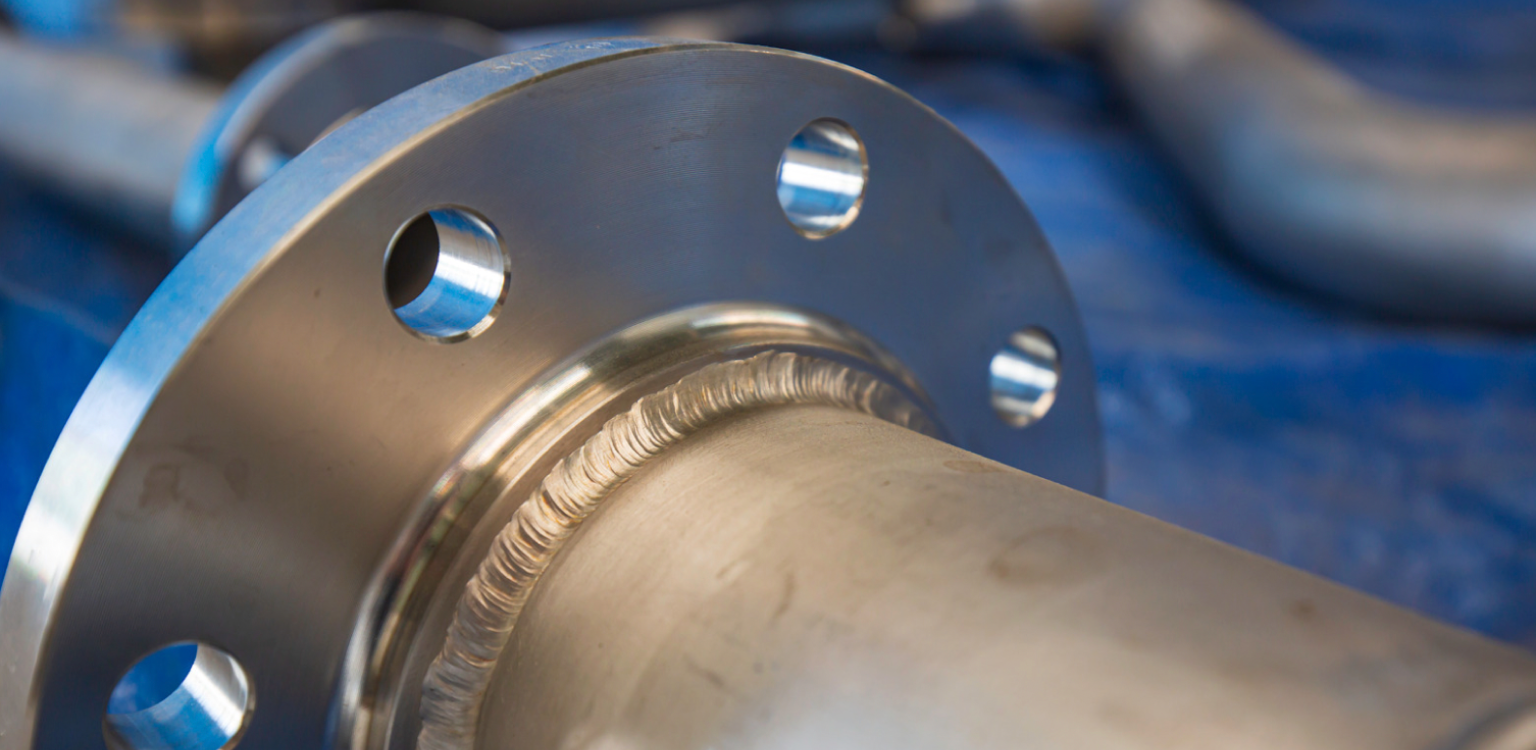

ライニングとは？

ライニングとは、基材の表面を別の素材で覆い、保護や機能向上を図る技術のことです。金属やプラスチックの表面に耐薬品性や耐摩耗性を付与するために用いられます。

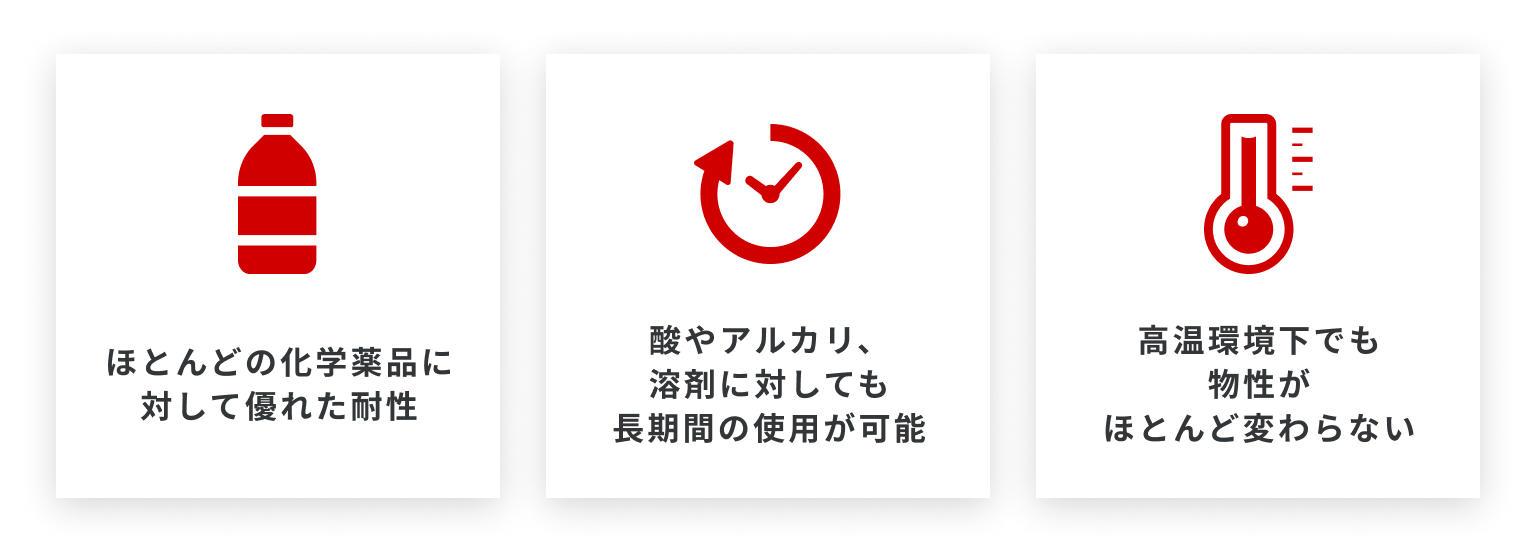

耐薬品性に優れるフッ素樹脂ライニング

フッ素樹脂ライニングは、化学的に非常に安定しており、ほとんどの化学薬品に対して優れた耐性を持っています。

そのため、酸やアルカリ、溶剤に対しても長期間の使用が可能です。また、高温環境下でも物性がほとんど変わらないため、厳しい条件下での信頼性が求められる設備に最適です。

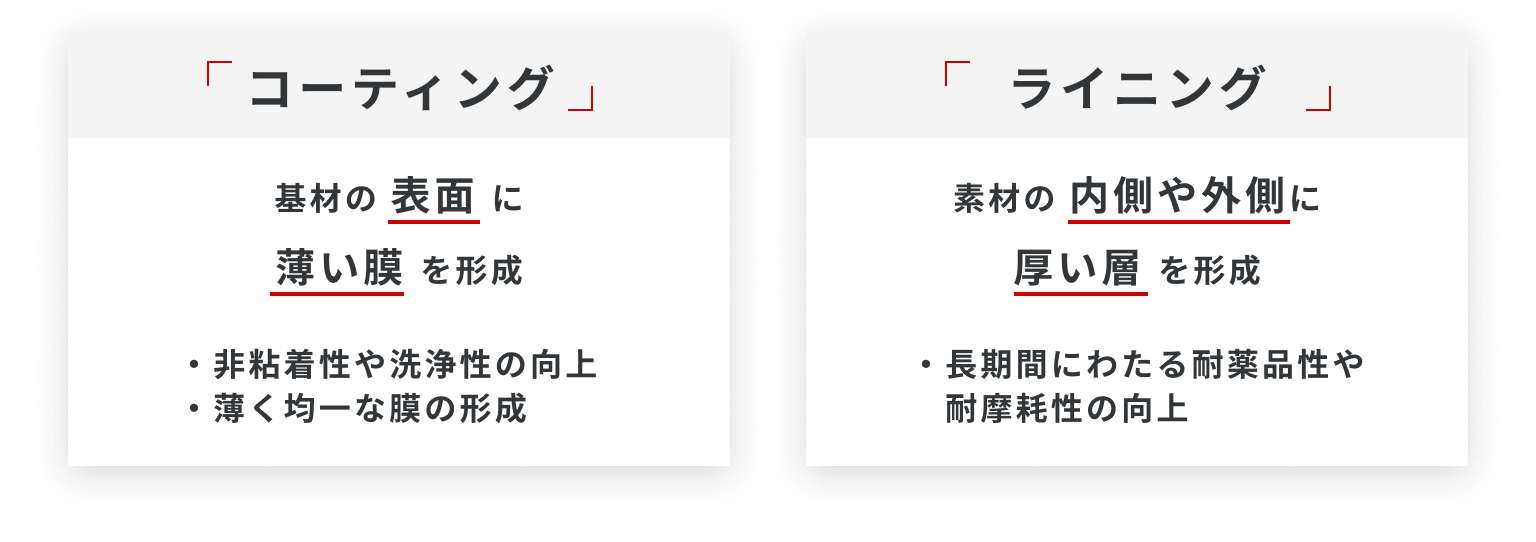

ライニングとコーティングの違い

コーティングとライニングは似た技術に見えますが、その目的と方法には違いがあります。コーティングは、基材の表面に薄い膜を形成することで、非粘着性や洗浄性を向上します。一方、ライニングは厚い層を形成し、長期間にわたる耐薬品性や耐摩耗性の向上を目指します。

そのため、ライニングの方が過酷な条件下での使用に適しています。

フッ素樹脂ライニングの種類

PTFEライニング

PTFE（ポリテトラフルオロエチレン）は、非常に優れた耐薬品性と耐熱性を持ち、多くの過酷な環境下で使用されます。広範な温度範囲に対応できるため、極端な温度変動にも耐えられます。摩擦係数が非常に低く、滑りやすい表面が求められる用途にも適しています。

例えば、非粘着性が必要な製造ラインや化学プラントの配管システムで活用されます。

PFAライニング

PFA（パーフルオロアルコキシアルカン）は、PTFEに似た耐薬品性を持ちつつ、さらに優れた加工性を特徴としています。複雑な形状の部品にも均一なライニングを施すことができるため、多様な用途に対応可能です。

ETFEライニング

ETFE（エチレンテトラフルオロエチレン）は、フッ素樹脂の中でも特に高い機械的強度を誇ります。耐薬品性は他のフッ素樹脂に若干劣るものの、耐摩耗性と耐衝撃性に優れているため、物理的なストレスがかかる環境において非常に適しています。

高い機械的強度により、重工業や建設業における過酷な使用条件でも信頼性の高いパフォーマンスを発揮します。

ライニングが必要な条件

フッ素樹脂ライニングは、コーティングと比較してコストが高く、加工時間も長くなります。そのため、ライニングが必要となる条件を理解し、適切に選択することが重要です。

高濃度の腐食性薬品を扱う環境

高濃度の硫酸、硝酸、塩酸、水酸化ナトリウムなどの腐食性薬品を常時扱う設備では、ライニングが選択されます。コーティングの薄膜では、ピンホールから薬品が浸透し、基材の腐食が進行するリスクがあります。ライニングの厚い被膜により、長期間にわたって確実に基材を保護できます。

機械的負荷が加わる用途

撹拌機や配管内を固形物が流れる環境など、機械的な摩耗や衝撃が加わる用途では、ライニングの耐久性が有利です。コーティングの薄膜では摩耗により短期間で基材が露出する可能性がありますが、ライニングであれば摩耗による影響を受けにくくなります。

長期間の連続使用が前提の設備

化学プラントの反応槽や貯蔵タンクなど、長期間連続して使用し、頻繁なメンテナンスが困難な設備では、ライニングによる高い信頼性が求められます。初期投資は大きくなりますが、設備寿命全体で見ればメンテナンスコストを抑制できる場合があります。

フッ素樹脂ライニングの工法

フッ素樹脂ライニングには主に以下の3つの工法があります。

シートライニング

フッ素樹脂シート（PTFEやPFAなど）を接着剤で金属基材に接着する方法です。シートの厚みがそのままライニング厚みになるため、厚膜加工が可能です。

比較的複雑な形状にも対応できますが、接着強度は接着剤に依存するため負圧環境での使用には向いていません。

焼付塗装（厚膜塗装）

フッ素樹脂パウダーを静電気の力で金属基材に付着させ、高温の焼成炉内で焼き付けを繰り返して厚い皮膜を形成します。複雑な形状にも対応可能ですが、一度に塗れる厚みに限界があります。

ロトライニング（回転成形ライニング）

缶体や配管の内部にフッ素樹脂パウダーを封入し、焼成炉内で回転させながら加熱・溶融させて皮膜を形成します。均一な厚みの皮膜を得ることが可能です。

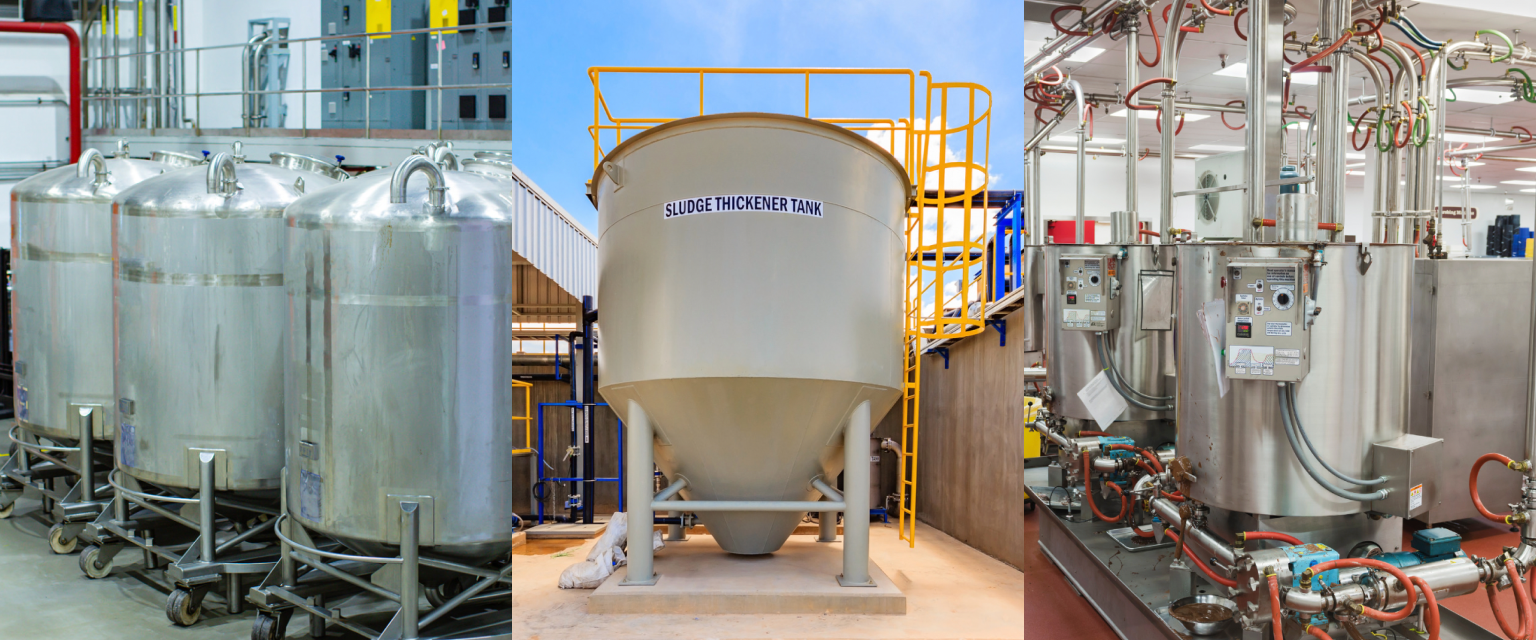

用途例

化学プラントの設備	薬品タンク：強酸や強アルカリなどの腐食性の高い化学薬品を貯蔵するタンクの内面保護に使用されます。 配管システム：腐食性の液体を輸送する配管の内面保護に適用されます。直管、エルボ、バルブなどの配管部品にPFAライニングが施されます。
半導体製造装置	高純度薬液用タンクや配管：半導体製造プロセスで使用される超高純度の薬液を扱う設備に使用されます。
医薬品製造設備	医薬品製造用のリアクターや貯蔵タンク：製薬プロセスにおいて、高純度を維持し、薬品との反応を防ぐために使用されます。
食品加工設備	食品製造ラインの配管やタンク：食品の品質を保持し、洗浄性向上により異物混入を防ぐために使用されます。PFAの非粘着性が活かされます。
環境関連設備	排水処理設備：腐食性の高い排水を扱う設備の保護に使用されます。
分析機器	高性能液体クロマトグラフィー（HPLC）などの分析機器の部品：高純度の分析を可能にするために使用されます。
