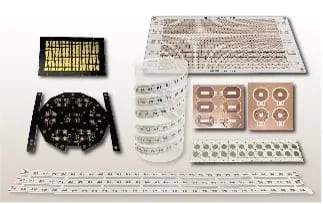

各種プリント基板
『プリント基板の放熱対策』は当社にお任せください！！
当社は、産業用基板・LED照明用基板の製造から、アルミ・銅などの放熱性の高い金属ベース基板の製造技術まで研究・開発してきました。 放熱に特化した基板や UV-LEDによる基板及び搭載部品への劣化対策を施した特殊基板等、専門性の高いプリント基板の製造が得意です。 特に、急速に進むハイパワー化による熱問題の解決策として、当社の得意とする放熱基板の技術は、多くの企業様に評価をいただいております。
コイル基板…ワイヤレス給電等への活用を想定した当社オリジナル基板。
形状やサイズをお客様のご要望に合わせ、カスタマイズいたします。厚銅(210µm)タイプも対応いたします。
特長
UV高反射レジスト基板 UV-LEDの照射から基板を保護する
一般的な白レジストはUV光に長時間さらされると、レジストや下地の絶縁層を劣化させてしまいます。
当社開発品であるUV高反射レジストは、基板そのものの劣化を防ぎます。

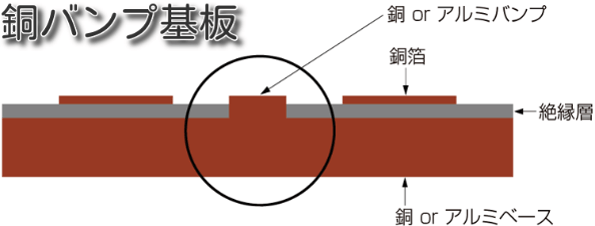

銅バンプ基板 銅・アルミの熱伝導を最大限生かし部品を冷却
金属ベース基板の銅(or アルミ)側にバンプ(突起)を形成する事で、LED素子等の部品側のニュートラル放熱極より、ダイレクトに銅板(or アルミ板)へと熱を移動させます。 絶縁層の樹脂に阻害されることなく、銅やアルミの高い熱伝導を生かす事が出来ます。

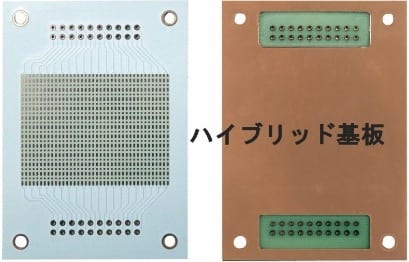

ハイブリッド基板 銅板を繰り抜きFR-4をはめ込んだ基板
当社開発の特殊基板。
金属ベース基板の一部を繰り抜き、そこにFR-4基板を埋め込む事で、UV光が直接コネクタに当たる事は無く、コネクタの劣化を防ぎます。
動画
用途例
| UV高反射レジスト基板の用途 |
UV-LEDを実装する基板に使用する事を想定しております。 プリント基板の核となる絶縁層を保護するとともに、発光効率が低いUV-LEDの光を余す事なく使えます。 |
|---|---|
| 銅バンプ基板の用途 |
放熱極のあるLED素子の放熱を目的としております。 |
| ハイブリッド基板の用途 |
電極にコネクタ等を使用するUV-LED実装基板へ使用する為、当社が開発した製品です。 |
